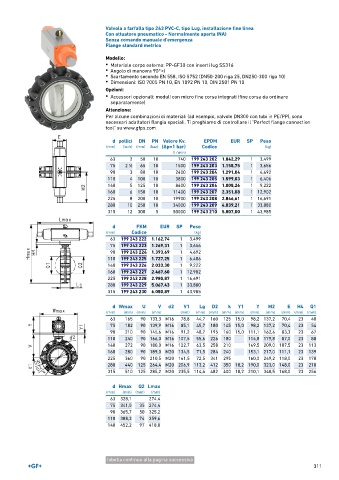

Page 311 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 PVC-C, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 243 202 1.042,29 1 3,499
75 2 ∕2 65 10 1500 199 243 203 1.158,75 1 3,656
1
90 3 80 10 2400 199 243 204 1.291,04 1 4,692
110 4 100 10 3800 199 243 205 1.599,03 1 6,406
140 5 125 10 8600 199 243 206 1.808,26 1 9,222
160 6 150 10 11400 199 243 207 2.351,08 1 12,902
225 8 200 10 19900 199 243 208 2.846,61 1 16,691
280 10 250 10 34000 199 243 209 4.839,21 1 33,880
315 12 300 5 50000 199 243 210 5.807,00 1 43,985

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 243 222 1.162,74 1 3,499
75 199 243 223 1.269,31 1 3,656
90 199 243 224 1.393,69 1 4,692
110 199 243 225 1.727,25 1 6,406
140 199 243 226 2.033,30 1 9,222
160 199 243 227 2.467,60 1 12,902
225 199 243 228 2.980,87 1 16,691
280 199 243 229 5.067,43 1 33,880
315 199 243 230 6.080,89 1 43,985

d Wmax U V d2 V1 Lg D2 k Y1 Y M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 133,3 M16 78,8 44,7 160 125 15,0 98,2 137,2 70,4 23 40
75 182 90 139,9 M16 85,1 45,7 180 145 15,0 98,2 137,2 70,4 23 54
90 210 90 145,6 M16 91,2 48,7 195 160 15,0 111,1 162,6 83,3 23 67
110 240 90 166,0 M16 107,5 55,6 226 180 114,8 179,8 87,0 23 88
140 272 90 180,0 M16 122,7 63,5 258 210 149,5 209,0 107,5 23 113
160 280 90 189,0 M20 134,5 71,5 284 240 153,1 217,0 111,1 23 139
225 360 90 210,5 M20 161,5 72,5 341 295 160,0 249,2 118,0 23 178
280 440 125 264,4 M20 206,9 113,2 412 350 18,2 190,0 323,0 148,0 23 210
315 510 125 285,2 M20 235,5 114,6 482 400 18,2 210,1 340,5 168,0 23 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 328,1 274,4
75 341,0 35 274,4
90 365,7 50 325,2
110 388,3 74 359,6
140 452,2 97 418,0

tabella continua alla pagina successiva
311
