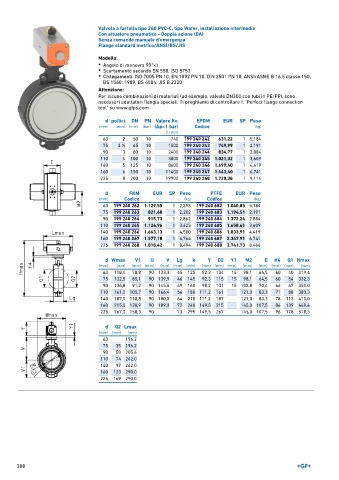

Page 308 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 PVC-C, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 242 631,22 1 5,184
75 2 ∕2 65 10 1500 199 240 243 749,99 1 2,191
1
90 3 80 10 2400 199 240 244 834,77 1 2,884
110 4 100 10 3800 199 240 245 1.021,32 1 3,609
140 5 125 10 8600 199 240 246 1.699,40 1 4,419
160 6 150 10 11400 199 240 247 1.443,40 1 6,741
225 8 200 10 19900 199 240 248 1.720,38 1 9,114

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 262 1.129,55 1 2,293 199 240 682 1.040,85 5,184
75 199 240 263 821,60 1 2,202 199 240 683 1.194,51 2,191
90 199 240 264 915,73 1 2,862 199 240 684 1.372,24 2,884
110 199 240 265 1.124,96 1 3,623 199 240 685 1.658,61 3,609
140 199 240 266 1.663,13 1 4,500 199 240 686 1.833,91 4,419
160 199 240 267 1.577,18 1 6,764 199 240 687 2.347,91 6,741
225 199 240 268 1.818,42 1 8,494 199 240 688 2.741,73 8,466

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 92,3 104 15 98,1 64,5 60 40 319,4
75 132,5 85,1 90 139,9 46 145 92,3 115 15 98,1 64,5 60 54 332,3
90 136,8 91,2 90 145,6 49 160 98,2 131 15 102,8 70,4 66 67 350,0
110 161,0 105,7 90 166,4 56 180 111,2 161 121,0 83,3 71 88 383,3
140 187,0 118,8 90 180,0 64 210 111,2 187 121,0 83,3 78 113 410,0
160 215,0 130,9 90 189,0 72 240 149,5 215 145,0 107,5 86 139 469,4
225 267,0 158,3 90 73 295 149,5 267 145,0 107,5 96 178 518,3

d Q2 Lmax
(mm) (mm) (mm)
63 196,2
75 35 196,2
90 50 205,6
110 74 242,0
140 97 242,0
160 123 290,0
225 169 290,0

308
