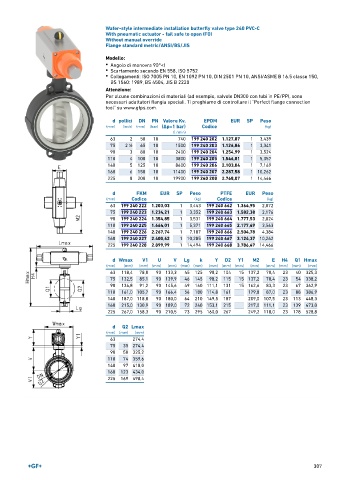

Page 307 - GEORGFISCHER - LISTINO 897

Wafer-style intermediate installation butterfly valve type 240 PVC-C
With pneumatic actuator - fail safe to open (FO)
Without manual override
Flange standard metric/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 202 1.127,87 1 3,439
75 2 ∕2 65 10 1500 199 240 203 1.126,86 1 3,341
1
90 3 80 10 2400 199 240 204 1.254,99 1 3,524
110 4 100 10 3800 199 240 205 1.546,81 1 5,357
140 5 125 10 8600 199 240 206 2.103,04 1 7,169
160 6 150 10 11400 199 240 207 2.287,58 1 10,262
225 8 200 10 19900 199 240 208 2.768,07 1 14,466

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 222 1.203,03 1 3,443 199 240 662 1.364,95 2,072
75 199 240 223 1.234,21 1 3,352 199 240 663 1.582,38 2,176
90 199 240 224 1.354,85 1 3,531 199 240 664 1.777,53 2,824
110 199 240 225 1.664,01 1 5,371 199 240 665 2.177,49 3,563
140 199 240 226 2.267,74 1 7,187 199 240 666 2.504,78 4,384
160 199 240 227 2.400,62 1 10,285 199 240 667 3.124,37 10,262
225 199 240 228 2.899,99 1 14,494 199 240 668 3.786,47 14,466

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 98,2 104 15 137,2 70,4 23 40 325,3
75 132,5 85,1 90 139,9 46 145 98,2 115 15 137,2 70,4 23 54 338,2
90 136,8 91,2 90 145,6 49 160 111,1 131 15 162,6 83,3 23 67 362,9
110 161,0 105,7 90 166,4 56 180 114,8 161 179,8 87,0 23 88 386,9
140 187,0 118,8 90 180,0 64 210 149,5 187 209,0 107,5 23 113 448,3
160 215,0 130,9 90 189,0 72 240 153,1 215 217,0 111,1 23 139 473,0
225 267,0 158,3 90 210,5 73 295 160,0 267 249,2 118,0 23 178 528,8

d Q2 Lmax
(mm) (mm) (mm)
63 274,4
75 35 274,4
90 50 325,2
110 74 359,6
140 97 418,0
160 123 434,0
225 169 498,4
