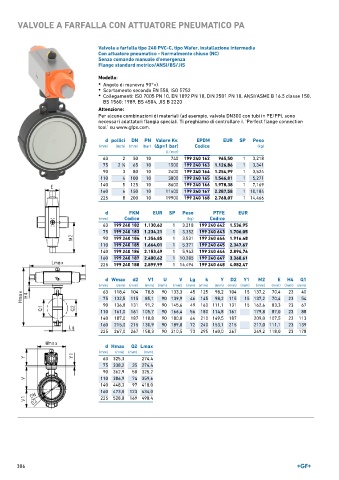

Page 306 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PA

Valvola a farfalla tipo 240 PVC-C, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente chiuso (NC)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 162 965,50 1 3,218
75 2 ∕2 65 10 1500 199 240 163 1.126,86 1 3,341
1
90 3 80 10 2400 199 240 164 1.254,99 1 3,524
110 4 100 10 3800 199 240 165 1.546,81 1 5,271
140 5 125 10 8600 199 240 166 1.978,38 1 7,169
160 6 150 10 11400 199 240 167 2.287,58 1 10,184
225 8 200 10 19900 199 240 168 2.768,07 1 14,466

d FKM EUR SP Peso PTFE EUR
(mm) Codice (kg) Codice
63 199 240 182 1.130,62 1 3,218 199 240 642 1.536,95
75 199 240 183 1.234,21 1 3,352 199 240 643 1.706,05
90 199 240 184 1.354,85 1 3,531 199 240 644 1.916,48
110 199 240 185 1.664,01 1 5,371 199 240 645 2.347,67
140 199 240 186 2.153,49 1 5,943 199 240 646 2.894,76
160 199 240 187 2.400,62 1 10,285 199 240 647 3.368,61
225 199 240 188 2.899,99 1 14,494 199 240 648 4.082,47

d Wmax d2 V1 U V Lg k Y D2 Y1 M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 104 78,8 90 133,3 45 125 98,2 104 15 137,2 70,4 23 40
75 132,5 115 85,1 90 139,9 46 145 98,2 115 15 137,2 70,4 23 54
90 136,8 131 91,2 90 145,6 49 160 111,1 131 15 162,6 83,3 23 67
110 161,0 161 105,7 90 166,4 56 180 114,8 161 179,8 87,0 23 88
140 187,0 187 118,8 90 180,0 64 210 149,5 187 209,0 107,5 23 113
160 215,0 215 130,9 90 189,0 72 240 153,1 215 217,0 111,1 23 139
225 267,0 267 158,3 90 210,5 73 295 160,0 267 249,2 118,0 23 178

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 325,3 274,4
75 338,2 35 274,4
90 362,9 50 325,2
110 386,9 74 359,6
140 448,3 97 418,0
160 473,0 123 434,0
225 528,8 169 498,4
