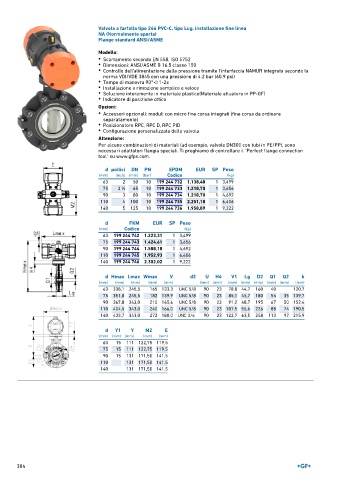

P. 304
Valvola a farfalla tipo 244 PVC-C, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard ANSI/ASME
Modello:
• Scartamento secondo EN 558, ISO 5752
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN PN EPDM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
63 2 50 10 199 244 732 1.138,48 1 3,499
75 2 ∕2 65 10 199 244 733 1.210,70 1 3,656
1
90 3 80 10 199 244 734 1.210,70 1 4,692
110 4 100 10 199 244 735 2.251,18 1 6,406
140 5 125 10 199 244 736 1.950,89 1 9,222
d FKM EUR SP Peso
(mm) Codice (kg)
63 199 244 742 1.223,31 1 3,499
75 199 244 743 1.424,61 1 3,656
90 199 244 744 1.588,18 1 4,692
110 199 244 745 1.952,93 1 6,406
140 199 244 746 2.302,02 1 9,222
d Hmax Lmax Wmax V d2 U H4 V1 Lg D2 Q1 Q2 k
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 165 133,3 UNC 5/8 90 23 78,8 44,7 160 40 120,7
75 351,0 245,5 182 139,9 UNC 5/8 90 23 85,1 45,7 180 54 35 139,7
90 367,8 343,0 210 145,6 UNC 5/8 90 23 91,2 48,7 195 67 50 152,4
110 404,5 343,0 240 166,0 UNC 5/8 90 23 107,5 55,6 226 88 74 190,5
140 433,7 343,0 272 180,0 UNC 3/4 90 23 122,7 63,5 258 113 97 215,9
d Y1 Y M2 E
(mm) (mm) (mm) (mm) (mm)
63 15 111 122,75 119,5
75 15 111 122,75 119,5
90 15 131 171,50 141,5
110 131 171,50 141,5
140 131 171,50 141,5
304
