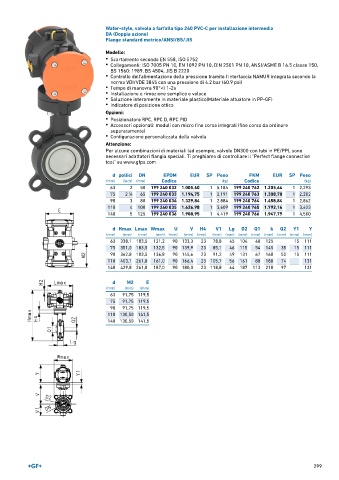

Page 299 - GEORGFISCHER - LISTINO 897
P. 299
Wafer-style, valvola a farfalla tipo 240 PVC-C per installazione intermedia
DA (Doppia azione)
Flange standard metrico/ANSI/BS/JIS
Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
Opzioni:
• Posizionatore RPC, RPC D, RPC PID
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (mm) Codice (kg) Codice (kg)
63 2 50 199 240 032 1.005,60 1 5,184 199 240 762 1.205,64 1 2,293
75 2 ∕2 65 199 240 033 1.194,75 1 2,191 199 240 763 1.308,78 1 2,202
1
90 3 80 199 240 034 1.329,84 1 2,884 199 240 764 1.458,84 1 2,862
110 4 100 199 240 035 1.626,98 1 3,609 199 240 765 1.792,14 1 3,623
140 5 125 199 240 036 1.908,95 1 4,419 199 240 766 1.947,79 1 4,500
d Hmax Lmax Wmax U V H4 V1 Lg D2 Q1 k Q2 Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 183,5 121,2 90 133,3 23 78,8 45 104 40 125 15 111
75 351,0 183,5 132,5 90 139,9 23 85,1 46 115 54 145 35 15 111
90 362,8 183,5 136,8 90 145,6 23 91,2 49 131 67 160 50 15 111
110 403,1 261,0 161,0 90 166,4 23 105,7 56 161 88 180 74 131
140 429,8 261,0 187,0 90 180,0 23 118,8 64 187 113 210 97 131
d M2 E
(mm) (mm) (mm)
63 91,75 119,5
75 91,75 119,5
90 91,75 119,5
110 130,50 141,5
140 130,50 141,5
