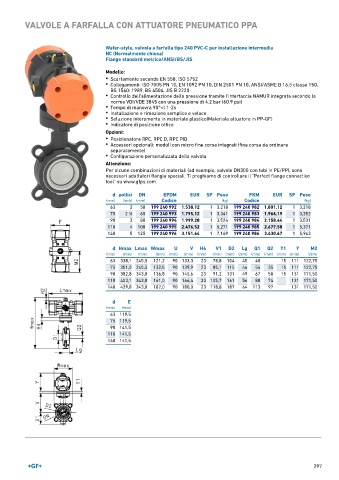

Page 297 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PPA

Wafer-style, valvola a farfalla tipo 240 PVC-C per installazione intermedia
NC (Normalmente chiusa)
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Posizionatore RPC, RPC D, RPC PID
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Configurazione personalizzata della valvola

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (mm) Codice (kg) Codice (kg)
63 2 50 199 240 992 1.538,12 1 3,218 199 240 982 1.801,12 1 3,218
75 2 ∕2 65 199 240 993 1.795,12 1 3,341 199 240 983 1.966,19 1 3,352
1
90 3 80 199 240 994 1.999,28 1 3,524 199 240 984 2.158,44 1 3,531
110 4 100 199 240 995 2.476,52 1 5,271 199 240 985 2.677,58 1 5,371
140 5 125 199 240 996 3.151,64 1 7,169 199 240 986 3.430,67 1 5,943

d Hmax Lmax Wmax U V H4 V1 D2 Lg Q1 Q2 Y1 Y M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 121,2 90 133,3 23 78,8 104 45 40 15 111 122,75
75 351,0 245,5 132,5 90 139,9 23 85,1 115 46 54 35 15 111 122,75
90 382,8 343,0 136,8 90 145,6 23 91,2 131 49 67 50 15 131 171,50
110 403,1 343,0 161,0 90 166,4 23 105,7 161 56 88 74 131 171,50
140 429,8 343,0 187,0 90 180,0 23 118,8 187 64 113 97 131 171,50

d E
(mm) (mm)
63 119,5
75 119,5
90 141,5
110 141,5
140 141,5
