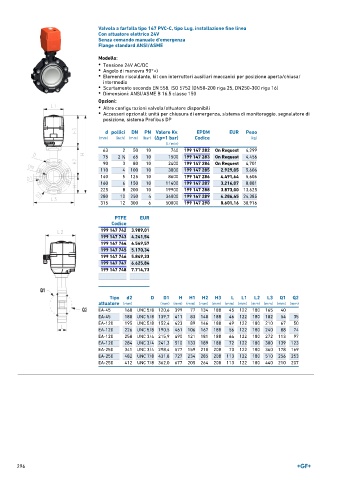

Page 296 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 147 PVC-C, tipo Lug, installazione fine linea
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 147 282 On Request 4,299
75 2 ∕2 65 10 1500 199 147 283 On Request 4,456
1
90 3 80 10 2400 199 147 284 On Request 4,701
110 4 100 10 3800 199 147 285 2.929,05 5,606
140 5 125 10 8600 199 147 286 4.491,64 5,606
160 6 150 10 11400 199 147 287 3.216,07 8,881
225 8 200 10 19900 199 147 288 3.873,00 13,625
280 10 250 4 34000 199 147 289 4.286,45 24,385
315 12 300 6 50000 199 147 290 8.601,16 30,916

PTFE EUR
Codice
199 147 742 3.989,01
199 147 743 4.241,54
199 147 744 4.549,57
199 147 745 5.170,34
199 147 746 5.849,33
199 147 747 6.625,84
199 147 748 7.714,73

Tipo d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
EA-45 160 UNC 5/8 120,6 399 77 134 188 45 122 180 165 40
EA-45 180 UNC 5/8 139,7 411 83 140 188 46 122 180 182 54 35
EA-120 195 UNC 5/8 152,4 423 89 146 188 49 122 180 210 67 50
EA-120 226 UNC 5/8 190,5 461 106 167 188 56 122 180 240 88 74
EA-120 258 UNC 3/4 215,9 490 121 181 188 64 122 180 272 113 97
EA-120 284 UNC 3/4 241,3 510 133 189 188 72 122 180 300 139 123
EA-250 341 UNC 3/4 298,4 577 159 210 208 73 122 180 360 178 169
EA-250 482 UNC 7/8 431,8 727 234 285 208 113 122 180 510 256 253
EA-250 412 UNC 7/8 362,0 677 205 264 208 113 122 180 440 210 207

296
