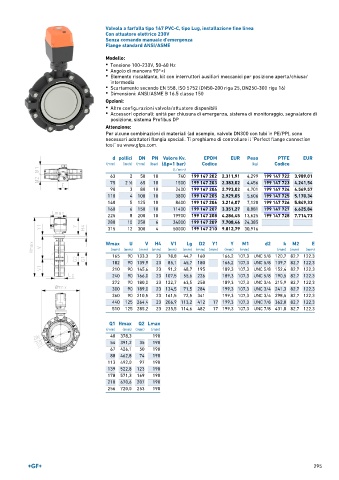

Page 295 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 147 PVC-C, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 147 202 2.311,91 4,299 199 147 722 3.989,01
75 2 ∕2 65 10 1500 199 147 203 2.383,02 4,456 199 147 723 4.241,54
1
90 3 80 10 2400 199 147 204 2.793,02 4,701 199 147 724 4.549,57
110 4 100 10 3800 199 147 205 2.929,05 5,606 199 147 725 5.170,34
140 5 125 10 8600 199 147 206 3.216,07 7,120 199 147 726 5.849,33
160 6 150 10 11400 199 147 207 3.351,27 8,881 199 147 727 6.625,84
225 8 200 10 19900 199 147 208 4.286,45 13,625 199 147 728 7.714,73
280 10 250 6 34000 199 147 209 7.708,46 24,385
315 12 300 4 50000 199 147 210 9.012,79 30,916

Wmax U V H4 V1 Lg D2 Y1 Y M1 d2 k M2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
165 90 133,3 23 78,8 44,7 160 166,2 107,3 UNC 5/8 120,7 82,7 122,3
182 90 139,9 23 85,1 45,7 180 166,2 107,3 UNC 5/8 139,7 82,7 122,3
210 90 145,6 23 91,2 48,7 195 189,3 107,3 UNC 5/8 152,4 82,7 122,3
240 90 166,0 23 107,5 55,6 226 189,3 107,3 UNC 5/8 190,5 82,7 122,3
272 90 180,0 23 122,7 63,5 258 189,3 107,3 UNC 3/4 215,9 82,7 122,3
300 90 189,0 23 134,5 71,5 284 199,3 107,3 UNC 3/4 241,3 82,7 122,3
360 90 210,5 23 161,5 72,5 341 199,3 107,3 UNC 3/4 298,5 82,7 122,3
440 125 264,4 23 206,9 113,2 412 17 199,3 107,3 UNC 7/8 362,0 82,7 122,3
510 125 285,2 23 235,5 114,6 482 17 199,3 107,3 UNC 7/8 431,8 82,7 122,3

Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
40 378,3 190
54 391,2 35 190
67 426,1 50 190
88 462,8 74 190
113 492,0 97 190
139 522,8 123 190
178 571,3 169 190
210 670,6 207 190
256 720,0 253 190
