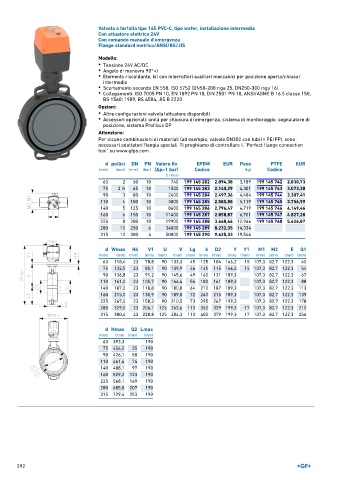

Page 292 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 145 PVC-C, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 145 282 2.094,38 3,189 199 145 742 2.830,73
75 2 ∕2 65 10 1500 199 145 283 2.140,29 4,301 199 145 743 3.073,38
1
90 3 80 10 2400 199 145 284 2.497,36 4,484 199 145 744 3.307,41
110 4 100 10 3800 199 145 285 2.585,88 5,119 199 145 745 3.756,99
140 5 125 10 8600 199 145 286 2.796,47 4,719 199 145 746 6.149,46
160 6 150 10 11400 199 145 287 2.858,87 6,701 199 145 747 4.827,28
225 8 200 10 19900 199 145 288 3.648,46 12,966 199 145 748 5.626,87
280 10 250 6 34000 199 145 289 8.232,35 14,334
315 12 300 4 50000 199 145 290 9.625,33 19,546

d Wmax H4 V1 U V Lg k D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 125 104 166,2 15 107,3 82,7 122,3 40
75 132,5 23 85,1 90 139,9 46 145 115 166,2 15 107,3 82,7 122,3 54
90 136,8 23 91,2 90 145,6 49 160 131 189,3 107,3 82,7 122,3 67
110 161,0 23 105,7 90 166,4 56 180 161 189,3 107,3 82,7 122,3 88
140 187,0 23 118,8 90 180,0 64 210 187 189,3 107,3 82,7 122,3 113
160 215,0 23 130,9 90 189,0 72 240 215 189,3 107,3 82,7 122,3 139
225 267,0 23 158,3 90 210,5 73 295 267 199,3 107,3 82,7 122,3 178
280 329,0 23 206,1 125 262,6 113 350 329 199,3 17 107,3 82,7 122,3 210
315 380,4 23 228,8 125 284,3 113 400 379 199,3 17 107,3 82,7 122,3 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 393,3 190
75 406,2 35 190
90 426,1 50 190
110 461,4 74 190
140 488,1 97 190
160 509,2 123 190
225 568,1 169 190
280 685,0 207 190
315 729,4 253 190

292
