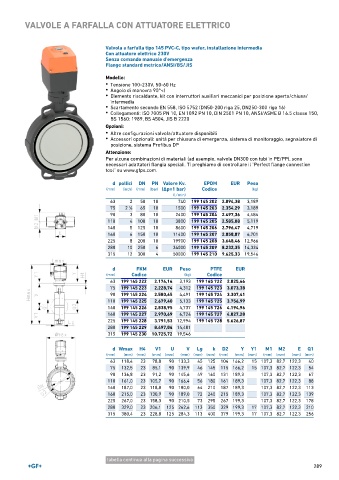

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO

Valvola a farfalla tipo 145 PVC-C, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 202 2.094,38 3,189
75 2 ∕2 65 10 1500 199 145 203 2.354,29 3,189
1
90 3 80 10 2400 199 145 204 2.497,36 4,484
110 4 100 10 3800 199 145 205 2.585,88 5,119
140 5 125 10 8600 199 145 206 2.796,47 4,719
160 6 150 10 11400 199 145 207 2.858,87 6,701
225 8 200 10 19900 199 145 208 3.648,46 12,966
280 10 250 6 34000 199 145 209 8.232,35 14,334
315 12 300 4 50000 199 145 210 9.625,33 19,546

d FKM EUR Peso PTFE EUR
(mm) Codice (kg) Codice
63 199 145 222 2.174,14 3,193 199 145 722 2.825,46
75 199 145 223 2.228,74 4,312 199 145 723 3.073,38
90 199 145 224 2.580,65 4,491 199 145 724 3.307,41
110 199 145 225 2.679,40 5,133 199 145 725 3.756,99
140 199 145 226 2.838,95 4,737 199 145 726 4.194,96
160 199 145 227 2.970,69 6,724 199 145 727 4.827,28
225 199 145 228 3.791,53 12,994 199 145 728 5.626,87
280 199 145 229 8.497,04 14,481
315 199 145 230 10.725,72 19,546

d Wmax H4 V1 U V Lg k D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 125 104 166,2 15 107,3 82,7 122,3 40
75 132,5 23 85,1 90 139,9 46 145 115 166,2 15 107,3 82,7 122,3 54
90 136,8 23 91,2 90 145,6 49 160 131 189,3 107,3 82,7 122,3 67
110 161,0 23 105,7 90 166,4 56 180 161 189,3 107,3 82,7 122,3 88
140 187,0 23 118,8 90 180,0 64 210 187 189,3 107,3 82,7 122,3 113
160 215,0 23 130,9 90 189,0 72 240 215 189,3 107,3 82,7 122,3 139
225 267,0 23 158,3 90 210,5 73 295 267 199,3 107,3 82,7 122,3 178
280 329,0 23 206,1 125 262,6 113 350 329 199,3 17 107,3 82,7 122,3 210
315 380,4 23 228,8 125 284,3 113 400 379 199,3 17 107,3 82,7 122,3 256

tabella continua alla pagina successiva
