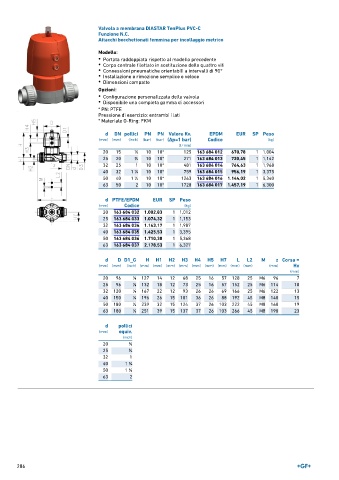

Page 286 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR TenPlus PVC-C
Funzione N.C.
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 163 684 012 670,78 1 1,004
25 20 3 ∕4 10 10* 271 163 684 013 720,45 1 1,142
32 25 1 10 10* 481 163 684 014 764,63 1 1,968
40 32 1 ∕4 10 10* 759 163 684 015 956,19 1 3,375
1
50 40 1 ∕4 10 10* 1263 163 684 016 1.144,02 1 5,340
1
63 50 2 10 10* 1728 163 684 017 1.457,19 1 6,300
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 684 032 1.002,83 1 1,012
25 163 684 033 1.074,32 1 1,153
32 163 684 034 1.143,17 1 1,987
40 163 684 035 1.425,53 1 3,395
50 163 684 036 1.710,30 1 5,368
63 163 684 037 2.178,53 1 6,327

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 120 1 ∕8 167 22 12 93 26 26 69 166 25 M6 122 13
40 150 1 ∕4 196 26 15 101 36 26 88 192 45 M8 140 15
50 180 1 ∕4 239 32 15 124 37 26 103 222 45 M8 160 19
63 180 1 ∕4 251 39 15 137 37 26 103 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

286
