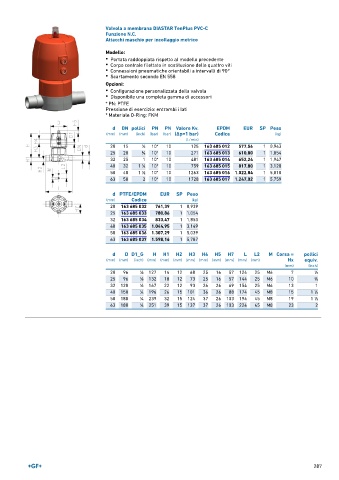

Page 287 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR TenPlus PVC-C
Funzione N.C.
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10* 10 125 163 685 012 577,56 1 0,943
25 20 3 ∕4 10* 10 271 163 685 013 610,80 1 1,054
32 25 1 10* 10 481 163 685 014 652,24 1 1,947
40 32 1 ∕4 10* 10 759 163 685 015 817,80 1 3,128
1
50 40 1 ∕2 10* 10 1263 163 685 016 1.022,84 1 5,010
1
63 50 2 10* 10 1728 163 685 017 1.247,02 1 5,759
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 685 032 761,39 1 0,939
25 163 685 033 780,86 1 1,054
32 163 685 034 833,47 1 1,853
40 163 685 035 1.044,95 1 3,149
50 163 685 036 1.307,29 1 5,039
63 163 685 037 1.598,16 1 5,787

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 96 1 ∕8 127 14 12 68 25 16 57 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 120 1 ∕8 167 22 12 93 26 26 69 154 25 M6 13 1
40 150 1 ∕4 196 26 15 101 36 26 88 174 45 M8 15 1 ∕4
1
50 180 1 ∕4 239 32 15 124 37 26 103 194 45 M8 19 1 ∕2
1
63 180 1 ∕4 251 39 15 137 37 26 103 224 45 M8 23 2

287
