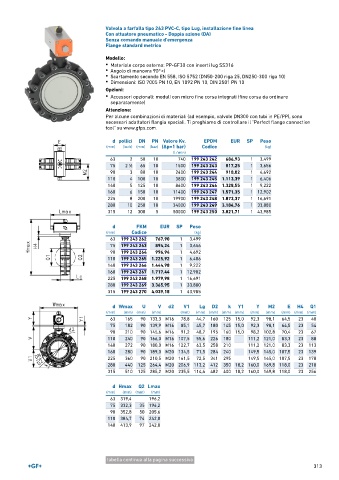

Page 313 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 PVC-C, tipo Lug, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 243 242 686,93 1 3,499
75 2 ∕2 65 10 1500 199 243 243 817,25 1 3,656
1
90 3 80 10 2400 199 243 244 910,02 1 4,692
110 4 100 10 3800 199 243 245 1.113,39 1 6,406
140 5 125 10 8600 199 243 246 1.328,55 1 9,222
160 6 150 10 11400 199 243 247 1.571,35 1 12,902
225 8 200 10 19900 199 243 248 1.873,37 1 16,691
280 10 250 10 34000 199 243 249 3.184,76 1 33,880
315 12 300 5 50000 199 243 250 3.821,71 1 43,985

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 243 262 767,90 1 3,499
75 199 243 263 894,24 1 3,656
90 199 243 264 996,94 1 4,692
110 199 243 265 1.225,92 1 6,406
140 199 243 266 1.444,98 1 9,222
160 199 243 267 1.717,44 1 12,902
225 199 243 268 1.979,98 1 16,691
280 199 243 269 3.365,95 1 33,880
315 199 243 270 4.039,18 1 43,985

d Wmax U V d2 V1 Lg D2 k Y1 Y M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 133,3 M16 78,8 44,7 160 125 15,0 92,3 98,1 64,5 23 40
75 182 90 139,9 M16 85,1 45,7 180 145 15,0 92,3 98,1 64,5 23 54
90 210 90 145,6 M16 91,2 48,7 195 160 15,0 98,2 102,8 70,4 23 67
110 240 90 166,0 M16 107,5 55,6 226 180 111,2 121,0 83,3 23 88
140 272 90 180,0 M16 122,7 63,5 258 210 111,2 121,0 83,3 23 113
160 280 90 189,0 M20 134,5 71,5 284 240 149,5 145,0 107,5 23 139
225 360 90 210,5 M20 161,5 72,5 341 295 149,5 145,0 107,5 23 178
280 440 125 264,4 M20 206,9 113,2 412 350 18,2 160,0 169,8 118,0 23 210
315 510 125 285,2 M20 235,5 114,6 482 400 18,2 160,0 169,8 118,0 23 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 319,4 196,2
75 332,3 35 196,2
90 352,8 50 205,6
110 384,7 74 242,0
140 413,9 97 242,0

tabella continua alla pagina successiva
