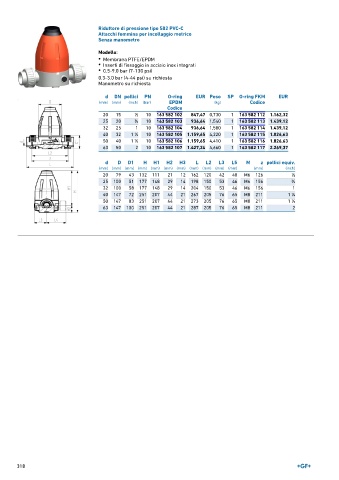

Page 318 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-C
Attacchi femmina per incollaggio metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 163 582 102 847,47 0,730 1 163 582 112 1.162,32
25 20 3 ∕4 10 163 582 103 936,64 1,540 1 163 582 113 1.439,12
32 25 1 10 163 582 104 936,64 1,580 1 163 582 114 1.439,12
40 32 1 ∕4 10 163 582 105 1.159,65 4,220 1 163 582 115 1.826,63
1
50 40 1 ∕2 10 163 582 106 1.159,65 4,410 1 163 582 116 1.826,63
1
63 50 2 10 163 582 107 1.427,24 4,660 1 163 582 117 2.269,37
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 43 132 111 21 12 162 120 42 40 M6 126 1 ∕2
25 100 51 177 148 29 14 198 150 53 46 M6 156 3 ∕4
32 100 58 177 148 29 14 204 150 53 46 M6 156 1
40 147 72 251 207 44 21 267 205 76 65 M8 211 1 ∕4
1
50 147 83 251 207 44 21 273 205 76 65 M8 211 1 ∕2
1
63 147 100 251 207 44 21 287 205 76 65 M8 211 2

318
