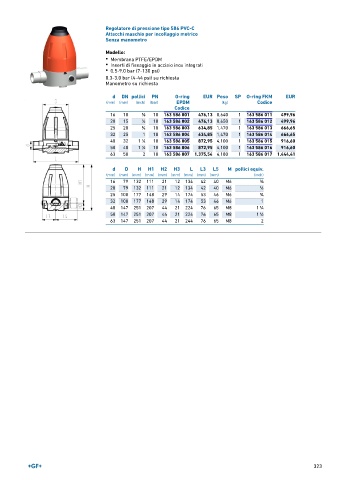

Page 323 - GEORGFISCHER - LISTINO 897

Regolatore di pressione tipo 586 PVC-C
Attacchi maschio per incollaggio metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 163 586 001 476,13 0,640 1 163 586 011 499,96
20 15 1 ∕2 10 163 586 002 476,13 0,650 1 163 586 012 499,96
25 20 3 ∕4 10 163 586 003 634,85 1,470 1 163 586 013 666,65
32 25 1 10 163 586 004 634,85 1,470 1 163 586 014 666,65
40 32 1 ∕4 10 163 586 005 872,95 4,100 1 163 586 015 916,60
1
50 40 1 ∕2 10 163 586 006 872,95 4,100 1 163 586 016 916,60
1
63 50 2 10 163 586 007 1.375,54 4,180 1 163 586 017 1.444,41
d D H H1 H2 H3 L L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 132 111 21 12 134 42 40 M6 3 ∕8
20 79 132 111 21 12 134 42 40 M6 1 ∕2
25 100 177 148 29 14 174 53 46 M6 3 ∕4
32 100 177 148 29 14 174 53 46 M6 1
40 147 251 207 44 21 224 76 65 M8 1 ∕4
1
50 147 251 207 44 21 224 76 65 M8 1 ∕2
1
63 147 251 207 44 21 244 76 65 M8 2
