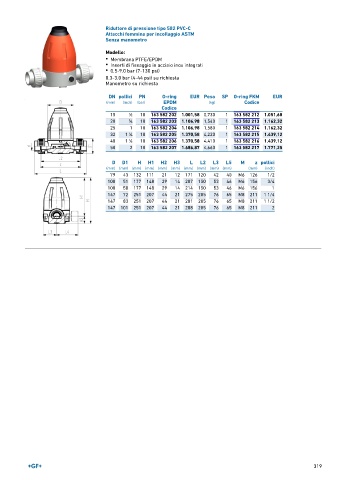

Page 319 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-C
Attacchi femmina per incollaggio ASTM
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (inch) (bar) EPDM (kg) Codice
Codice
15 1 ∕2 10 163 582 202 1.001,58 0,730 1 163 582 212 1.051,68
20 3 ∕4 10 163 582 203 1.106,98 1,540 1 163 582 213 1.162,32
25 1 10 163 582 204 1.106,98 1,580 1 163 582 214 1.162,32
32 1 ∕4 10 163 582 205 1.370,58 4,220 1 163 582 215 1.439,12
1
40 1 ∕2 10 163 582 206 1.370,58 4,410 1 163 582 216 1.439,12
1
50 2 10 163 582 207 1.686,87 4,660 1 163 582 217 1.771,25
D D1 H H1 H2 H3 L L2 L3 L5 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
79 43 132 111 21 12 171 120 42 40 M6 126 1/2
100 51 177 148 29 14 207 150 53 46 M6 156 3/4
100 58 177 148 29 14 214 150 53 46 M6 156 1
147 72 251 207 44 21 275 205 76 65 M8 211 1 1/4
147 83 251 207 44 21 281 205 76 65 M8 211 1 1/2
147 101 251 207 44 21 288 205 76 65 M8 211 2

319
