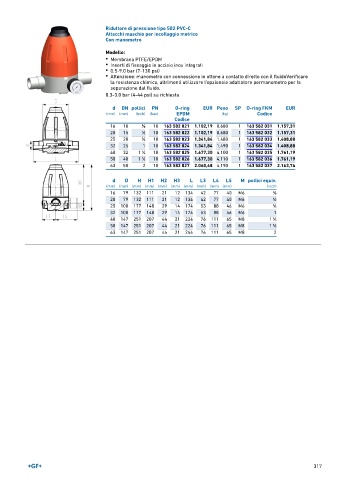

Page 317 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-C
Attacchi maschio per incollaggio metrico
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 163 582 021 1.102,19 0,680 1 163 582 031 1.157,31
20 15 1 ∕2 10 163 582 022 1.102,19 0,680 1 163 582 032 1.157,31
25 20 3 ∕4 10 163 582 023 1.341,84 1,480 1 163 582 033 1.408,88
32 25 1 10 163 582 024 1.341,84 1,490 1 163 582 034 1.408,88
40 32 1 ∕4 10 163 582 025 1.677,30 4,100 1 163 582 035 1.761,19
1
50 40 1 ∕2 10 163 582 026 1.677,30 4,110 1 163 582 036 1.761,19
1
63 50 2 10 163 582 027 2.060,68 4,190 1 163 582 037 2.163,74
d D H H1 H2 H3 L L3 L4 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 132 111 21 12 134 42 77 40 M6 3 ∕8
20 79 132 111 21 12 134 42 77 40 M6 1 ∕2
25 100 177 148 29 14 174 53 88 46 M6 3 ∕4
32 100 177 148 29 14 174 53 88 46 M6 1
40 147 251 207 44 21 224 76 111 65 M8 1 ∕4
1
50 147 251 207 44 21 224 76 111 65 M8 1 ∕2
1
63 147 251 207 44 21 244 76 111 65 M8 2

317
