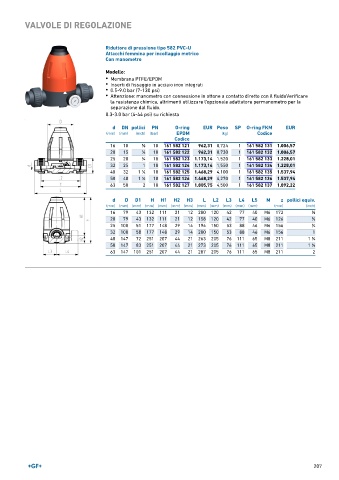

Page 207 - GEORGFISCHER - LISTINO 897

VALVOLE DI REGOLAZIONE

Riduttore di pressione tipo 582 PVC-U
Attacchi femmina per incollaggio metrico
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 161 582 121 962,31 0,724 1 161 582 131 1.006,57
20 15 1 ∕2 10 161 582 122 962,31 0,730 1 161 582 132 1.006,57
25 20 3 ∕4 10 161 582 123 1.173,14 1,520 1 161 582 133 1.228,01
32 25 1 10 161 582 124 1.173,14 1,550 1 161 582 134 1.228,01
40 32 1 ∕4 10 161 582 125 1.468,29 4,100 1 161 582 135 1.537,94
1
50 40 1 ∕2 10 161 582 126 1.468,29 4,270 1 161 582 136 1.537,94
1
63 50 2 10 161 582 127 1.805,75 4,500 1 161 582 137 1.892,22
d D D1 H H1 H2 H3 L L2 L3 L4 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 43 132 111 21 12 200 120 42 77 40 M6 172 3 ∕8
20 79 43 132 111 21 12 158 120 42 77 40 M6 126 1 ∕2
25 100 51 177 148 29 14 194 150 53 88 46 M6 156 3 ∕4
32 100 58 177 148 29 14 200 150 53 88 46 M6 156 1
40 147 72 251 207 44 21 263 205 76 111 65 M8 211 1 ∕4
1
50 147 83 251 207 44 21 273 205 76 111 65 M8 211 1 ∕2
1
63 147 101 251 207 44 21 287 205 76 111 65 M8 211 2
