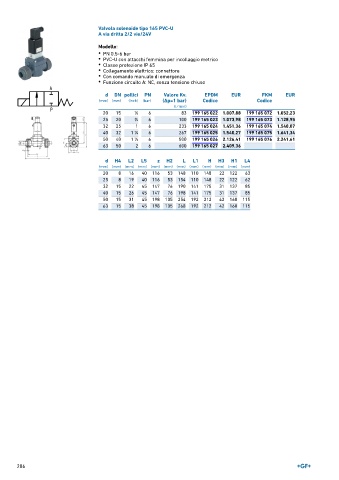

Page 206 - GEORGFISCHER - LISTINO 897

Valvola solenoide tipo 165 PVC-U
A via dritta 2/2 vie/24V

Modello:
• PN 0.5-6 bar
• PVC-U con attacchi femmina per incollaggio metrico
• Classe protezione IP 65
• Collegamento elettrico: connettore
• Con comando manuale di emergenza
• Funzione circuito A: NC, senza tensione chiuso

d DN pollici PN Valore Kv. EPDM EUR FKM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
20 15 1 ∕2 6 83 199 165 022 1.007,88 199 165 072 1.052,23
25 20 3 ∕4 6 100 199 165 023 1.073,98 199 165 073 1.128,95
32 25 1 6 233 199 165 024 1.451,36 199 165 074 1.548,07
40 32 1 ∕4 6 267 199 165 025 1.540,27 199 165 075 1.641,34
1
50 40 1 ∕2 6 500 199 165 026 2.126,41 199 165 076 2.241,61
1
63 50 2 6 600 199 165 027 2.409,36

d H4 L2 L5 z H2 L L1 H H3 H1 L4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 8 16 40 116 53 148 110 148 22 122 63
25 8 19 40 116 53 154 110 148 22 122 62
32 15 22 45 147 76 190 141 175 31 137 85
40 15 26 45 147 76 198 141 175 31 137 85
50 15 31 45 198 105 254 192 212 42 160 115
63 15 38 45 198 105 268 192 212 42 160 115

206
