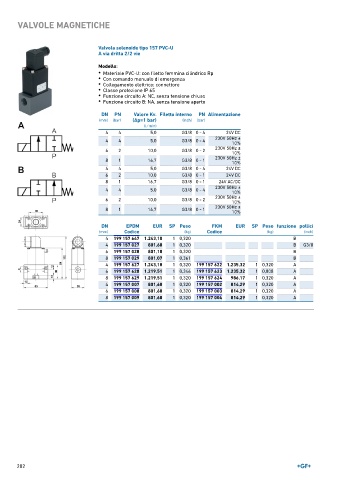

Page 202 - GEORGFISCHER - LISTINO 897

VALVOLE MAGNETICHE

Valvola solenoide tipo 157 PVC-U
A via dritta 2/2 vie

Modello:
• Materiale PVC-U: con filetto femmina cilindrico Rp
• Con comando manuale di emergenza
• Collegamento elettrico: connettore
• Classe protezione IP 65
• Funzione circuito A: NC, senza tensione chiuso
• Funzione circuito B: NA, senza tensione aperto

DN PN Valore Kv. Filetto interno PN Alimentazione
(mm) (bar) (Δp=1 bar) (inch) (bar)
(l ⁄ min)
4 4 5,0 G3/8 0 - 4 24V DC
230V 50Hz ±
4 4 5,0 G3/8 0 - 4
10%
230V 50Hz ±
6 2 10,0 G3/8 0 - 2 10%
8 1 16,7 G3/8 0 - 1 230V 50Hz ±
10%
4 4 5,0 G3/8 0 - 4 24V DC
6 2 10,0 G3/8 0 - 1 24V DC
8 1 16,7 G3/8 0 - 1 24V AC/DC
230V 50Hz ±
4 4 5,0 G3/8 0 - 4 10%
6 2 10,0 G3/8 0 - 2 230V 50Hz ±
10%
230V 50Hz ±
8 1 16,7 G3/8 0 - 1
10%
DN EPDM EUR SP Peso FKM EUR SP Peso funzione pollici
(mm) Codice (kg) Codice (kg) (inch)
4 199 157 647 1.243,18 1 0,320 B
4 199 157 027 801,60 1 0,320 B G3/8
6 199 157 028 801,10 1 0,320 B
8 199 157 029 801,07 1 0,361 B
4 199 157 627 1.243,18 1 0,320 199 157 622 1.235,32 1 0,320 A
6 199 157 628 1.219,51 1 0,346 199 157 623 1.235,32 1 0,808 A
8 199 157 629 1.219,51 1 0,320 199 157 624 986,17 1 0,320 A
4 199 157 007 801,60 1 0,320 199 157 002 814,29 1 0,320 A
6 199 157 008 801,60 1 0,320 199 157 003 814,29 1 0,320 A
8 199 157 009 801,60 1 0,320 199 157 004 814,29 1 0,320 A
