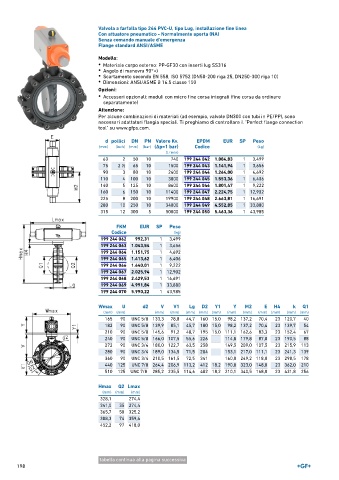

Page 198 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 244 PVC-U, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 042 1.084,83 1 3,499
75 2 ∕2 65 10 1500 199 244 043 1.141,94 1 3,656
1
90 3 80 10 2400 199 244 044 1.264,00 1 4,692
110 4 100 10 3800 199 244 045 1.553,36 1 6,406
140 5 125 10 8600 199 244 046 1.801,47 1 9,222
160 6 150 10 11400 199 244 047 2.224,75 1 12,902
225 8 200 10 19900 199 244 048 2.663,81 1 16,691
280 10 250 10 34000 199 244 049 4.552,85 1 33,880
315 12 300 5 50000 199 244 050 5.463,36 1 43,985

FKM EUR SP Peso
Codice (kg)
199 244 062 992,31 1 3,499
199 244 063 1.043,54 1 3,656
199 244 064 1.151,75 1 4,692
199 244 065 1.413,62 1 6,406
199 244 066 1.640,01 1 9,222
199 244 067 2.025,94 1 12,902
199 244 068 2.429,53 1 16,691
199 244 069 4.991,84 1 33,880
199 244 070 5.990,22 1 43,985

Wmax U d2 V V1 Lg D2 Y1 Y M2 E H4 k Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
165 90 UNC 5/8 133,3 78,8 44,7 160 15,0 98,2 137,2 70,4 23 120,7 40
182 90 UNC 5/8 139,9 85,1 45,7 180 15,0 98,2 137,2 70,4 23 139,7 54
210 90 UNC 5/8 145,6 91,2 48,7 195 15,0 111,1 162,6 83,3 23 152,4 67
240 90 UNC 5/8 166,0 107,5 55,6 226 114,8 179,8 87,0 23 190,5 88
272 90 UNC 3/4 180,0 122,7 63,5 258 149,5 209,0 107,5 23 215,9 113
280 90 UNC 3/4 189,0 134,5 71,5 284 153,1 217,0 111,1 23 241,3 139
360 90 UNC 3/4 210,5 161,5 72,5 341 160,0 249,2 118,0 23 298,5 178
440 125 UNC 7/8 264,4 206,9 113,2 412 18,2 190,0 323,0 148,0 23 362,0 210
510 125 UNC 7/8 285,2 235,5 114,6 482 18,2 210,1 340,5 168,0 23 431,8 256

Hmax Q2 Lmax
(mm) (mm) (mm)
328,1 274,4
341,0 35 274,4
365,7 50 325,2
388,3 74 359,6
452,2 97 418,0

tabella continua alla pagina successiva
