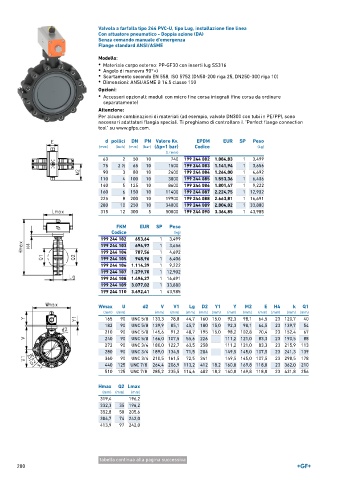

Page 200 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 244 PVC-U, tipo Lug, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 082 1.084,83 1 3,499
75 2 ∕2 65 10 1500 199 244 083 1.141,94 1 3,656
1
90 3 80 10 2400 199 244 084 1.264,00 1 4,692
110 4 100 10 3800 199 244 085 1.553,36 1 6,406
140 5 125 10 8600 199 244 086 1.801,47 1 9,222
160 6 150 10 11400 199 244 087 2.224,75 1 12,902
225 8 200 10 19900 199 244 088 2.663,81 1 16,691
280 10 250 10 34000 199 244 089 2.804,02 1 33,880
315 12 300 5 50000 199 244 090 3.364,85 1 43,985

FKM EUR SP Peso
Codice (kg)
199 244 102 653,64 1 3,499
199 244 103 694,97 1 3,656
199 244 104 787,56 1 4,692
199 244 105 948,96 1 6,406
199 244 106 1.114,39 1 9,222
199 244 107 1.279,70 1 12,902
199 244 108 1.496,27 1 16,691
199 244 109 3.077,02 1 33,880
199 244 110 3.692,41 1 43,985

Wmax U d2 V V1 Lg D2 Y1 Y M2 E H4 k Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
165 90 UNC 5/8 133,3 78,8 44,7 160 15,0 92,3 98,1 64,5 23 120,7 40
182 90 UNC 5/8 139,9 85,1 45,7 180 15,0 92,3 98,1 64,5 23 139,7 54
210 90 UNC 5/8 145,6 91,2 48,7 195 15,0 98,2 102,8 70,4 23 152,4 67
240 90 UNC 5/8 166,0 107,5 55,6 226 111,2 121,0 83,3 23 190,5 88
272 90 UNC 3/4 180,0 122,7 63,5 258 111,2 121,0 83,3 23 215,9 113
280 90 UNC 3/4 189,0 134,5 71,5 284 149,5 145,0 107,5 23 241,3 139
360 90 UNC 3/4 210,5 161,5 72,5 341 149,5 145,0 107,5 23 298,5 178
440 125 UNC 7/8 264,4 206,9 113,2 412 18,2 160,0 169,8 118,0 23 362,0 210
510 125 UNC 7/8 285,2 235,5 114,6 482 18,2 160,0 169,8 118,0 23 431,8 256

Hmax Q2 Lmax
(mm) (mm) (mm)
319,4 196,2
332,3 35 196,2
352,8 50 205,6
384,7 74 242,0
413,9 97 242,0

tabella continua alla pagina successiva
