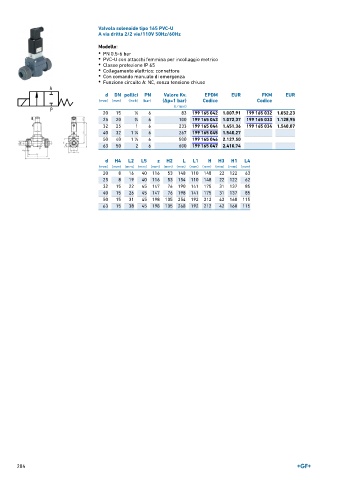

Page 204 - GEORGFISCHER - LISTINO 897

Valvola solenoide tipo 165 PVC-U
A via dritta 2/2 vie/110V 50Hz/60Hz

Modello:
• PN 0.5-6 bar
• PVC-U con attacchi femmina per incollaggio metrico
• Classe protezione IP 65
• Collegamento elettrico: connettore
• Con comando manuale di emergenza
• Funzione circuito A: NC, senza tensione chiuso

d DN pollici PN Valore Kv. EPDM EUR FKM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
20 15 1 ∕2 6 83 199 165 042 1.007,91 199 165 032 1.052,23
25 20 3 ∕4 6 100 199 165 043 1.072,37 199 165 033 1.128,95
32 25 1 6 233 199 165 044 1.451,36 199 165 034 1.548,07
40 32 1 ∕4 6 267 199 165 045 1.540,27
1
50 40 1 ∕2 6 500 199 165 046 2.127,50
1
63 50 2 6 600 199 165 047 2.410,74

d H4 L2 L5 z H2 L L1 H H3 H1 L4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 8 16 40 116 53 148 110 148 22 122 63
25 8 19 40 116 53 154 110 148 22 122 62
32 15 22 45 147 76 190 141 175 31 137 85
40 15 26 45 147 76 198 141 175 31 137 85
50 15 31 45 198 105 254 192 212 42 160 115
63 15 38 45 198 105 268 192 212 42 160 115

204
