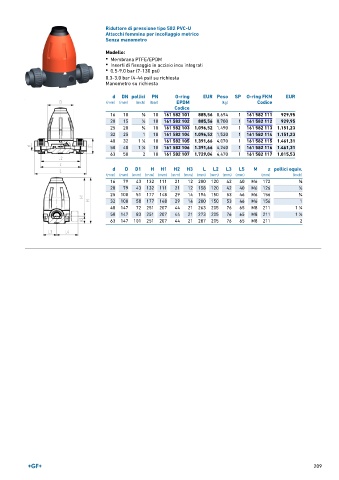

Page 209 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-U
Attacchi femmina per incollaggio metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 161 582 101 885,56 0,694 1 161 582 111 929,95
20 15 1 ∕2 10 161 582 102 885,56 0,700 1 161 582 112 929,95
25 20 3 ∕4 10 161 582 103 1.096,52 1,490 1 161 582 113 1.151,23
32 25 1 10 161 582 104 1.096,52 1,520 1 161 582 114 1.151,23
40 32 1 ∕4 10 161 582 105 1.391,66 4,070 1 161 582 115 1.461,31
1
50 40 1 ∕2 10 161 582 106 1.391,66 4,240 1 161 582 116 1.461,31
1
63 50 2 10 161 582 107 1.729,04 4,470 1 161 582 117 1.815,53
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 43 132 111 21 12 200 120 42 40 M6 172 3 ∕8
20 79 43 132 111 21 12 158 120 42 40 M6 126 1 ∕2
25 100 51 177 148 29 14 194 150 53 46 M6 156 3 ∕4
32 100 58 177 148 29 14 200 150 53 46 M6 156 1
40 147 72 251 207 44 21 263 205 76 65 M8 211 1 ∕4
1
50 147 83 251 207 44 21 273 205 76 65 M8 211 1 ∕2
1
63 147 101 251 207 44 21 287 205 76 65 M8 211 2
