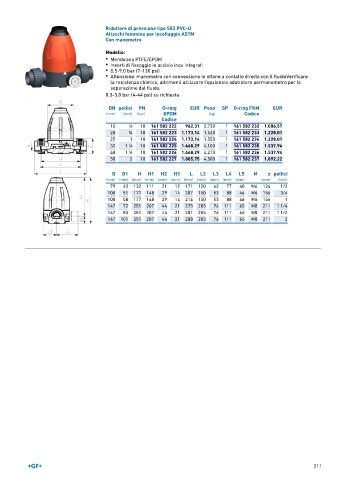

Page 211 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-U
Attacchi femmina per incollaggio ASTM
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (inch) (bar) EPDM (kg) Codice
Codice
15 1 ∕2 10 161 582 222 962,31 0,730 1 161 582 232 1.006,57
20 3 ∕4 10 161 582 223 1.173,14 1,520 1 161 582 233 1.228,01
25 1 10 161 582 224 1.173,14 1,550 1 161 582 234 1.228,01
32 1 ∕4 10 161 582 225 1.468,29 4,100 1 161 582 235 1.537,94
1
40 1 ∕2 10 161 582 226 1.468,29 4,270 1 161 582 236 1.537,94
1
50 2 10 161 582 227 1.805,75 4,500 1 161 582 237 1.892,22

D D1 H H1 H2 H3 L L2 L3 L4 L5 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
79 43 132 111 21 12 171 120 42 77 40 M6 126 1/2
100 51 177 148 29 14 207 150 53 88 46 M6 156 3/4
100 58 177 148 29 14 214 150 53 88 46 M6 156 1
147 72 251 207 44 21 275 205 76 111 65 M8 211 1 1/4
147 83 251 207 44 21 281 205 76 111 65 M8 211 1 1/2
147 101 251 207 44 21 288 205 76 111 65 M8 211 2
