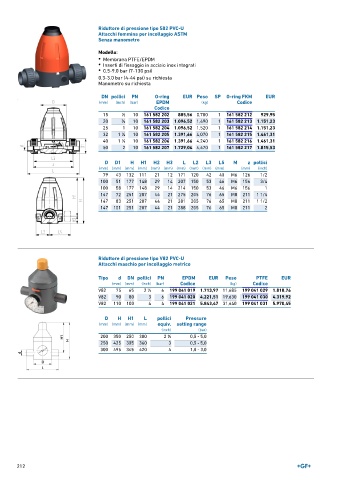

Page 212 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-U
Attacchi femmina per incollaggio ASTM
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (inch) (bar) EPDM (kg) Codice
Codice
15 1 ∕2 10 161 582 202 885,56 0,700 1 161 582 212 929,95
20 3 ∕4 10 161 582 203 1.096,52 1,490 1 161 582 213 1.151,23
25 1 10 161 582 204 1.096,52 1,520 1 161 582 214 1.151,23
32 1 ∕4 10 161 582 205 1.391,66 4,070 1 161 582 215 1.461,31
1
40 1 ∕2 10 161 582 206 1.391,66 4,240 1 161 582 216 1.461,31
1
50 2 10 161 582 207 1.729,04 4,470 1 161 582 217 1.815,53
D D1 H H1 H2 H3 L L2 L3 L5 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
79 43 132 111 21 12 171 120 42 40 M6 126 1/2
100 51 177 148 29 14 207 150 53 46 M6 156 3/4
100 58 177 148 29 14 214 150 53 46 M6 156 1
147 72 251 207 44 21 275 205 76 65 M8 211 1 1/4
147 83 251 207 44 21 281 205 76 65 M8 211 1 1/2
147 101 251 207 44 21 288 205 76 65 M8 211 2

Riduttore di pressione tipo V82 PVC-U
Attacchi maschio per incollaggio metrico

Tipo d DN pollici PN EPDM EUR Peso PTFE EUR
(mm) (mm) (inch) (bar) Codice (kg) Codice
V82 75 65 2 ∕2 6 199 041 019 1.713,97 11,685 199 041 029 1.818,76
1
V82 90 80 3 6 199 041 020 4.221,51 19,630 199 041 030 4.319,92
V82 110 100 4 4 199 041 021 5.843,47 31,640 199 041 031 5.970,45

D H H1 L pollici Pressure
(mm) (mm) (mm) (mm) equiv. setting range
(inch) (bar)
200 350 250 300 2 ∕2 0,5 - 5,0
1
250 425 305 360 3 0,5 - 5,0
300 495 345 420 4 1,0 - 3,0

212
