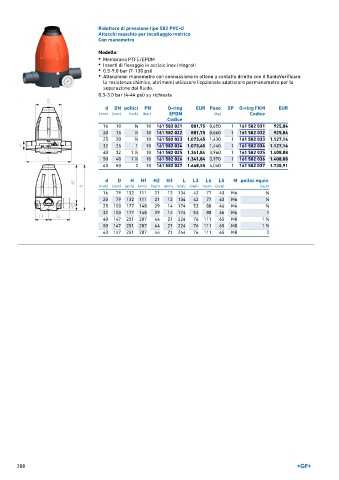

Page 208 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-U
Attacchi maschio per incollaggio metrico
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 161 582 021 881,75 0,650 1 161 582 031 925,84
20 15 1 ∕2 10 161 582 022 881,75 0,660 1 161 582 032 925,84
25 20 3 ∕4 10 161 582 023 1.073,45 1,430 1 161 582 033 1.127,14
32 25 1 10 161 582 024 1.073,45 1,440 1 161 582 034 1.127,14
40 32 1 ∕4 10 161 582 025 1.341,84 3,960 1 161 582 035 1.408,88
1
50 40 1 ∕2 10 161 582 026 1.341,84 3,970 1 161 582 036 1.408,88
1
63 50 2 10 161 582 027 1.648,55 4,040 1 161 582 037 1.730,91
d D H H1 H2 H3 L L3 L4 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 132 111 21 12 134 42 77 40 M6 3 ∕8
20 79 132 111 21 12 134 42 77 40 M6 1 ∕2
25 100 177 148 29 14 174 53 88 46 M6 3 ∕4
32 100 177 148 29 14 174 53 88 46 M6 1
40 147 251 207 44 21 224 76 111 65 M8 1 ∕4
1
50 147 251 207 44 21 224 76 111 65 M8 1 ∕2
1
63 147 251 207 44 21 244 76 111 65 M8 2

208
