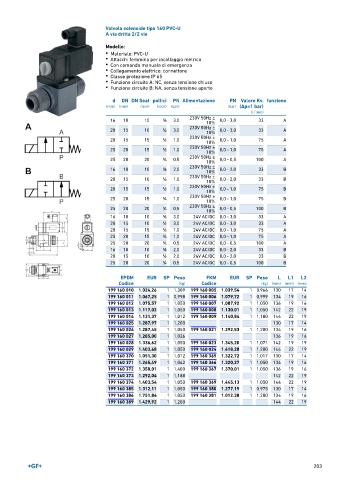

Page 203 - GEORGFISCHER - LISTINO 897

Valvola solenoide tipo 160 PVC-U
A via dritta 2/2 vie

Modello:
• Materiale: PVC-U
• Attacchi femmina per incollaggio metrico
• Con comando manuale di emergenza
• Collegamento elettrico: connettore
• Classe protezione IP 65
• Funzione circuito A: NC, senza tensione chiuso
• Funzione circuito B: NA, senza tensione aperto

d DN DN Seat pollici PN Alimentazione PN Valore Kv. funzione
(mm) (mm) (mm) (inch) (bar) (bar) (Δp=1 bar)
(l ⁄ min)
230V 50Hz ±
16 10 10 3 ∕8 3,0 10% 0,0 - 3,0 33 A
20 15 10 1 ∕2 3,0 230V 50Hz ± 0,0 - 3,0 33 A
10%
230V 50Hz ±
20 15 15 1 ∕2 1,0 0,0 - 1,0 75 A
10%
230V 50Hz ±
25 20 15 1 ∕2 1,0 0,0 - 1,0 75 A
10%
230V 50Hz ±
25 20 20 3 ∕4 0,5 0,0 - 0,5 100 A
10%
230V 50Hz ±
16 10 10 3 ∕8 2,0 10% 0,0 - 2,0 33 B
20 15 10 1 ∕2 1,0 230V 50Hz ± 0,0 - 2,0 33 B
10%
230V 50Hz ±
20 15 15 1 ∕2 1,0 0,0 - 1,0 75 B
10%
230V 50Hz ±
25 20 15 3 ∕4 1,0 0,0 - 1,0 75 B
10%
230V 50Hz ±
25 20 20 3 ∕4 0,5 0,0 - 0,5 100 B
10%
16 10 10 3 ∕8 3,0 24V AC/DC 0,0 - 3,0 33 A
20 15 10 1 ∕2 3,0 24V AC/DC 0,0 - 3,0 33 A
20 15 15 1 ∕2 1,0 24V AC/DC 0,0 - 1,0 75 A
25 20 15 3 ∕4 1,0 24V AC/DC 0,0 - 1,0 75 A
25 20 20 3 ∕4 0,5 24V AC/DC 0,0 - 0,5 100 A
16 10 10 3 ∕8 2,0 24V AC/DC 0,0 - 2,0 33 B
20 15 10 1 ∕2 2,0 24V AC/DC 0,0 - 2,0 33 B
25 20 20 3 ∕4 0,5 24V AC/DC 0,0 - 0,5 100 B
EPDM EUR SP Peso FKM EUR SP Peso L L1 L2
Codice (kg) Codice (kg) (mm) (mm) (mm)
199 160 010 1.024,26 1 1,309 199 160 005 1.039,54 1 0,966 130 17 14
199 160 011 1.067,25 1 0,998 199 160 006 1.079,72 1 0,999 134 19 16
199 160 012 1.075,57 1 1,050 199 160 007 1.087,92 1 1,050 136 19 16
199 160 013 1.117,02 1 1,050 199 160 008 1.130,01 1 1,050 142 22 19
199 160 014 1.131,37 1 1,012 199 160 009 1.140,84 1 1,180 144 22 19
199 160 025 1.287,97 1 1,200 130 17 14
199 160 026 1.287,45 1 1,050 199 160 021 1.292,53 1 1,200 134 19 16
199 160 027 1.285,00 1 1,026 136 19 16
199 160 028 1.336,62 1 1,050 199 160 023 1.345,20 1 1,071 142 19 19
199 160 029 1.403,68 1 1,050 199 160 024 1.418,28 1 1,200 144 22 19
199 160 370 1.051,30 1 1,012 199 160 365 1.322,72 1 1,017 130 17 14
199 160 371 1.265,49 1 1,042 199 160 366 1.320,27 1 1,050 134 19 16
199 160 372 1.358,01 1 1,400 199 160 367 1.370,01 1 1,050 136 19 16
199 160 373 1.292,04 1 1,188 142 22 19
199 160 374 1.403,54 1 1,050 199 160 369 1.445,13 1 1,050 144 22 19
199 160 385 1.312,11 1 1,050 199 160 380 1.277,19 1 0,975 130 17 14
199 160 386 1.751,84 1 1,050 199 160 381 1.012,38 1 1,200 134 19 16
199 160 389 1.429,92 1 1,200 144 22 19

203
