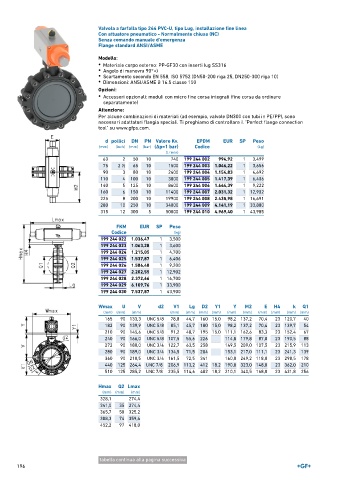

Page 196 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 244 PVC-U, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 002 994,92 1 3,499
75 2 ∕2 65 10 1500 199 244 003 1.046,22 1 3,656
1
90 3 80 10 2400 199 244 004 1.154,83 1 4,692
110 4 100 10 3800 199 244 005 1.417,39 1 6,406
140 5 125 10 8600 199 244 006 1.644,39 1 9,222
160 6 150 10 11400 199 244 007 2.031,32 1 12,902
225 8 200 10 19900 199 244 008 2.435,98 1 16,691
280 10 250 10 34000 199 244 009 4.141,19 1 33,880
315 12 300 5 50000 199 244 010 4.969,40 1 43,985

FKM EUR SP Peso
Codice (kg)
199 244 022 1.036,47 1 3,500
199 244 023 1.063,28 1 3,600
199 244 024 1.215,05 1 4,700
199 244 025 1.537,87 1 6,406
199 244 026 1.586,48 1 9,200
199 244 027 2.202,55 1 12,902
199 244 028 2.372,66 1 16,700
199 244 029 6.109,76 1 33,900
199 244 030 7.537,87 1 43,900

Wmax U V d2 V1 Lg D2 Y1 Y M2 E H4 k Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
165 90 133,3 UNC 5/8 78,8 44,7 160 15,0 98,2 137,2 70,4 23 120,7 40
182 90 139,9 UNC 5/8 85,1 45,7 180 15,0 98,2 137,2 70,4 23 139,7 54
210 90 145,6 UNC 5/8 91,2 48,7 195 15,0 111,1 162,6 83,3 23 152,4 67
240 90 166,0 UNC 5/8 107,5 55,6 226 114,8 179,8 87,0 23 190,5 88
272 90 180,0 UNC 3/4 122,7 63,5 258 149,5 209,0 107,5 23 215,9 113
280 90 189,0 UNC 3/4 134,5 71,5 284 153,1 217,0 111,1 23 241,3 139
360 90 210,5 UNC 3/4 161,5 72,5 341 160,0 249,2 118,0 23 298,5 178
440 125 264,4 UNC 7/8 206,9 113,2 412 18,2 190,0 323,0 148,0 23 362,0 210
510 125 285,2 UNC 7/8 235,5 114,6 482 18,2 210,1 340,5 168,0 23 431,8 256

Hmax Q2 Lmax
(mm) (mm) (mm)
328,1 274,4
341,0 35 274,4
365,7 50 325,2
388,3 74 359,6
452,2 97 418,0

tabella continua alla pagina successiva
