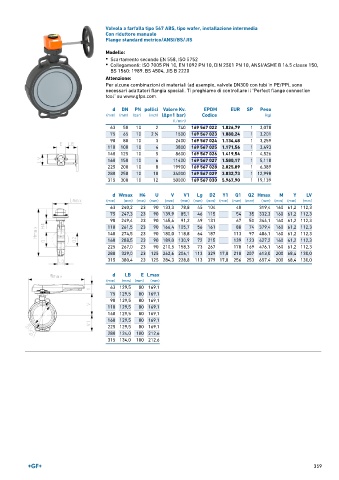

Page 359 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 567 ABS, tipo wafer, installazione intermedia
Con riduttore manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 2 740 169 567 022 1.026,79 1 3,078
75 65 10 2 ∕2 1500 169 567 023 1.080,24 1 3,201
1
90 80 10 3 2400 169 567 024 1.134,48 1 3,259
110 100 10 4 3800 169 567 025 1.171,56 1 3,493
140 125 10 5 8600 169 567 026 1.419,54 1 4,526
160 150 10 6 11400 169 567 027 1.580,17 1 5,118
225 200 10 8 19900 169 567 028 2.025,89 1 6,389
280 250 10 10 34000 169 567 029 3.032,73 1 12,998
315 300 10 12 50000 169 567 030 5.967,90 1 19,139

d Wmax H4 U V V1 Lg D2 Y1 Q1 Q2 Hmax M Y LV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 240,2 23 90 133,3 78,8 45 104 40 319,4 160 61,2 112,3
75 247,3 23 90 139,9 85,1 46 115 54 35 332,3 160 61,2 112,3
90 249,4 23 90 145,6 91,2 49 131 67 50 344,1 160 61,2 112,3
110 261,5 23 90 166,4 105,7 56 161 88 74 379,4 160 61,2 112,3
140 274,5 23 90 180,0 118,8 64 187 113 97 406,1 160 61,2 112,3
160 288,5 23 90 189,0 130,9 72 215 139 123 427,2 160 61,2 112,3
225 267,0 23 90 210,5 158,3 73 267 178 169 476,1 160 61,2 112,3
280 329,0 23 125 262,6 206,1 113 329 17,0 210 207 613,0 200 68,4 130,0
315 380,4 23 125 284,3 228,8 113 379 17,0 256 253 657,4 200 68,4 130,0

d LB E Lmax
(mm) (mm) (mm) (mm)
63 129,5 80 169,1
75 129,5 80 169,1
90 129,5 80 169,1
110 129,5 80 169,1
140 129,5 80 169,1
160 129,5 80 169,1
225 129,5 80 169,1
280 134,0 100 212,6
315 134,0 100 212,6

359
