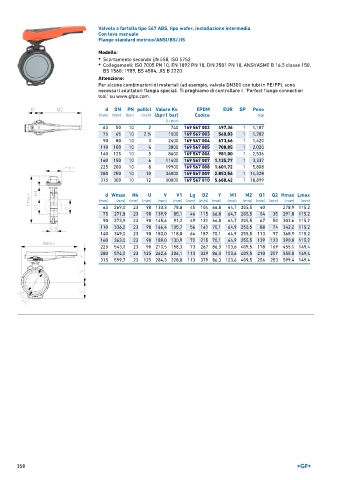

Page 358 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 567 ABS, tipo wafer, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 2 740 169 567 002 497,36 1 1,187
75 65 10 2 ∕2 1500 169 567 003 560,03 1 1,282
1
90 80 10 3 2400 169 567 004 673,66 1 1,420
110 100 10 4 3800 169 567 005 708,85 1 2,020
140 125 10 5 8600 169 567 006 981,00 1 2,536
160 150 10 6 11400 169 567 007 1.135,77 1 3,337
225 200 10 8 19900 169 567 008 1.601,72 1 5,808
280 250 10 10 34000 169 567 009 2.853,56 1 14,328
315 300 10 12 50000 169 567 010 5.688,42 1 18,899

d Wmax H4 U V V1 Lg D2 Y M1 M2 Q1 Q2 Hmax Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 269,0 23 90 133,3 78,8 45 104 66,8 64,7 205,5 40 278,9 115,2
75 271,8 23 90 139,9 85,1 46 115 66,8 64,7 205,5 54 35 291,8 115,2
90 273,9 23 90 145,6 91,2 49 131 66,8 64,7 205,5 67 50 303,6 115,2
110 336,0 23 90 166,4 105,7 56 161 70,1 64,9 255,5 88 74 342,2 115,2
140 349,0 23 90 180,0 118,8 64 187 70,1 64,9 255,5 113 97 368,9 115,2
160 363,0 23 90 189,0 130,9 72 215 70,1 64,9 255,5 139 123 390,0 115,2
225 543,0 23 90 210,5 158,3 73 267 86,3 103,6 409,5 178 169 455,1 149,4
280 574,0 23 125 262,6 206,1 113 329 86,3 103,6 409,5 210 207 555,0 149,4
315 599,7 23 125 284,3 228,8 113 379 86,3 103,6 409,5 256 253 599,4 149,4
