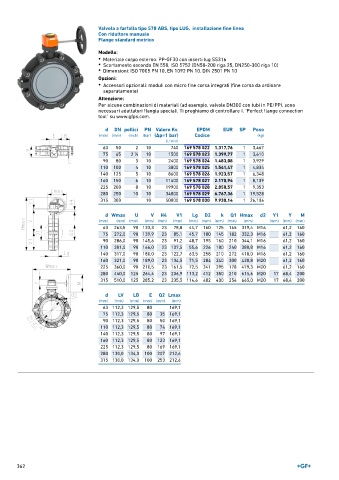

Page 362 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 ABS, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 740 169 578 022 1.317,76 1 3,467
75 65 2 ∕2 10 1500 169 578 023 1.399,77 1 3,610
1
90 80 3 10 2400 169 578 024 1.483,08 1 3,929
110 100 4 10 3800 169 578 025 1.541,47 1 4,834
140 125 5 10 8600 169 578 026 1.923,57 1 6,348
160 150 6 10 11400 169 578 027 2.170,94 1 8,109
225 200 8 10 19900 169 578 028 2.858,57 1 9,353
280 250 10 10 34000 169 578 029 6.767,36 1 19,528
315 300 10 50000 169 578 030 9.930,14 1 26,106

d Wmax U V H4 V1 Lg D2 k Q1 Hmax d2 Y1 Y M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 263,5 90 133,3 23 78,8 44,7 160 125 165 319,4 M16 61,2 160
75 272,0 90 139,9 23 85,1 45,7 180 145 182 332,3 M16 61,2 160
90 286,0 90 145,6 23 91,2 48,7 195 160 210 344,1 M16 61,2 160
110 301,0 90 166,0 23 107,5 55,6 226 180 240 380,8 M16 61,2 160
140 317,0 90 180,0 23 122,7 63,5 258 210 272 410,0 M16 61,2 160
160 321,0 90 189,0 23 134,5 71,5 284 240 300 430,8 M20 61,2 160
225 360,0 90 210,5 23 161,5 72,5 341 295 178 479,3 M20 61,2 160
280 440,0 125 264,4 23 206,9 113,2 412 350 210 615,6 M20 17 68,4 200
315 510,0 125 285,2 23 235,5 114,6 482 400 256 665,0 M20 17 68,4 200

d LV LB E Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm)
63 112,3 129,5 80 169,1
75 112,3 129,5 80 35 169,1
90 112,3 129,5 80 50 169,1
110 112,3 129,5 80 74 169,1
140 112,3 129,5 80 97 169,1
160 112,3 129,5 80 123 169,1
225 112,3 129,5 80 169 169,1
280 130,0 134,0 100 207 212,6
315 130,0 134,0 100 253 212,6

362
