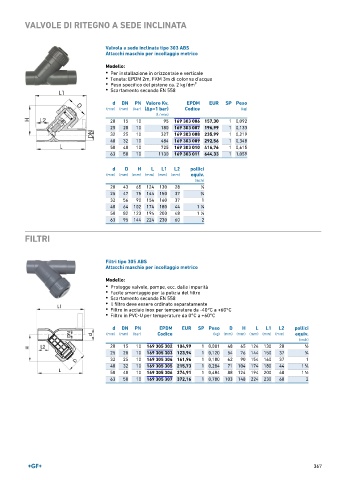

Page 367 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO A SEDE INCLINATA

Valvola a sede inclinata tipo 303 ABS
Attacchi maschio per incollaggio metrico

Modello:
• Per installazione in orizzontale e verticale
• Tenuta: EPDM 2m, FKM 3m di colonna d'acqua
• Peso specifico del pistone ca. 2 kg/dm³
• Scartamento secondo EN 558

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 95 169 303 006 157,30 1 0,092
25 20 10 180 169 303 007 196,99 1 0,133
32 25 10 327 169 303 008 235,99 1 0,219
40 32 10 484 169 303 009 292,56 1 0,348
50 40 10 725 169 303 010 416,76 1 0,615
63 50 10 1130 169 303 011 644,33 1 1,059

d D H L L1 L2 pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 43 65 124 130 28 1 ∕2
25 47 75 144 150 37 3 ∕4
32 56 90 154 160 37 1
40 64 102 174 180 44 1 ∕4
1
50 82 123 194 200 48 1 ∕2
1
63 95 144 224 230 60 2
FILTRI

Filtri tipo 305 ABS
Attacchi maschio per incollaggio metrico

Modello:
• Protegge valvole, pompe, ecc. dalle impurità
• Facile smontaggio per la pulizia del filtro
• Scartamento secondo EN 558
• Il filtro deve essere ordinato separatamente
• Filtro in acciaio inox per temperature da -40°C a +60°C
• Filtro in PVC-U per temperature da 0°C a +60°C

d DN PN EPDM EUR SP Peso D H L L1 L2 pollici
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 15 10 169 305 302 104,99 1 0,081 48 65 124 130 28 1 ∕2
25 20 10 169 305 303 123,94 1 0,120 54 76 144 150 37 3 ∕4
32 25 10 169 305 304 161,96 1 0,180 62 90 154 160 37 1
40 32 10 169 305 305 215,73 1 0,284 71 104 174 180 44 1 ∕4
1
50 40 10 169 305 306 274,91 1 0,484 88 124 194 200 48 1 ∕2
1
63 50 10 169 305 307 372,16 1 0,780 103 148 224 230 60 2
