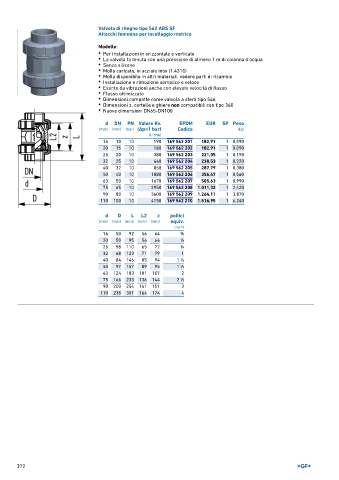

Page 372 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 ABS SF
Attacchi femmina per incollaggio metrico

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Senza silicone
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 190 169 562 201 182,91 1 0,090
20 15 10 180 169 562 202 182,91 1 0,090
25 20 10 380 169 562 203 221,05 1 0,190
32 25 10 460 169 562 204 238,53 1 0,220
40 32 10 850 169 562 205 287,79 1 0,380
50 40 10 1080 169 562 206 356,47 1 0,560
63 50 10 1670 169 562 207 505,63 1 0,990
75 65 10 2950 169 562 208 1.011,32 1 2,420
90 80 10 3600 169 562 209 1.264,11 1 3,870
110 100 10 4150 169 562 210 1.516,95 1 6,240

d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 92 56 64 3 ∕8
20 50 95 56 64 1 ∕2
25 58 110 65 72 3 ∕4
32 68 123 71 79 1
40 84 146 85 94 1 ∕4
1
50 97 157 89 95 1 ∕2
1
63 124 183 101 107 2
75 166 233 136 144 2 ∕2
1
90 200 254 141 151 3
110 238 301 164 174 4

372
