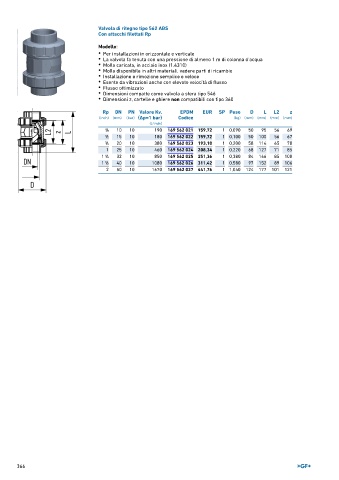

Page 366 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 ABS
Con attacchi filettati Rp

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Rp DN PN Valore Kv. EPDM EUR SP Peso D L L2 z
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (mm)
(l ⁄ min)
3 10 10 190 169 562 021 159,72 1 0,090 50 95 56 69
∕8
1 ∕2 15 10 180 169 562 022 159,72 1 0,100 50 100 56 67
3 20 10 380 169 562 023 193,10 1 0,200 58 114 65 78
∕4
1 25 10 460 169 562 024 208,34 1 0,220 68 127 71 85
1 32 10 850 169 562 025 251,36 1 0,380 84 146 85 100
1 ∕4
1
1 ∕2 40 10 1080 169 562 026 311,42 1 0,580 97 152 89 106
2 50 10 1670 169 562 027 441,76 1 1,040 124 177 101 121
