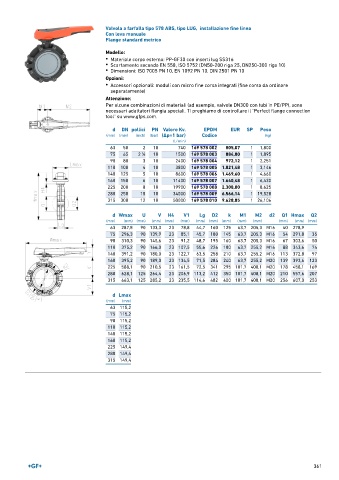

Page 361 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 ABS, tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 740 169 578 002 805,07 1 1,800
75 65 2 ∕2 10 1500 169 578 003 884,80 1 1,895
1
90 80 3 10 2400 169 578 004 972,12 1 2,251
110 100 4 10 3800 169 578 005 1.021,48 1 3,146
140 125 5 10 8600 169 578 006 1.469,60 1 4,660
160 150 6 10 11400 169 578 007 1.640,48 1 6,430
225 200 8 10 19900 169 578 008 2.308,80 1 8,625
280 250 10 10 34000 169 578 009 6.566,14 1 19,528
315 300 12 10 50000 169 578 010 9.628,85 1 26,106

d Wmax U V H4 V1 Lg D2 k M1 M2 d2 Q1 Hmax Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 133,3 23 78,8 44,7 160 125 63,7 205,3 M16 40 278,9
75 296,3 90 139,9 23 85,1 45,7 180 145 63,7 205,3 M16 54 291,8 35
90 310,3 90 145,6 23 91,2 48,7 195 160 63,7 205,3 M16 67 303,6 50
110 375,2 90 166,0 23 107,5 55,6 226 180 63,7 255,2 M16 88 343,6 74
140 391,2 90 180,0 23 122,7 63,5 258 210 63,7 255,2 M16 113 372,8 97
160 395,2 90 189,0 23 134,5 71,5 284 240 63,7 255,2 M20 139 393,6 123
225 588,1 90 210,5 23 161,5 72,5 341 295 101,7 408,1 M20 178 458,1 169
280 628,1 125 264,4 23 206,9 113,2 412 350 101,7 408,1 M20 210 557,6 207
315 663,1 125 285,2 23 235,5 114,6 482 400 101,7 408,1 M20 256 607,0 253

d Lmax
(mm) (mm)
63 115,2
75 115,2
90 115,2
110 115,2
140 115,2
160 115,2
225 149,4
280 149,4
315 149,4

361
