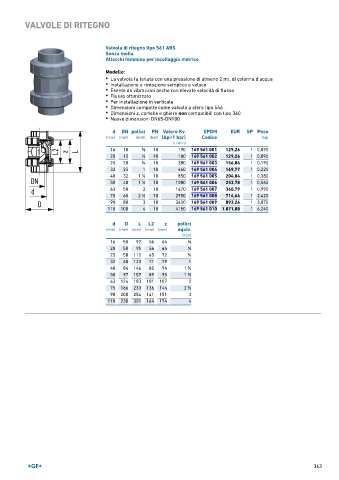

Page 363 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO

Valvola di ritegno tipo 561 ABS
Senza molla
Attacchi femmina per incollaggio metrico

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 190 169 561 001 129,26 1 0,090
20 15 1 ∕2 10 180 169 561 002 129,26 1 0,090
25 20 3 ∕4 10 380 169 561 003 156,86 1 0,190
32 25 1 10 460 169 561 004 169,77 1 0,220
40 32 1 ∕4 10 850 169 561 005 204,84 1 0,380
1
50 40 1 ∕2 10 1080 169 561 006 253,78 1 0,560
1
63 50 2 10 1670 169 561 007 360,79 1 0,990
75 65 2 ∕2 10 2950 169 561 008 714,64 1 2,420
1
90 80 3 10 3600 169 561 009 893,26 1 3,870
110 100 4 10 4150 169 561 010 1.071,88 1 6,240
d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 92 56 64 3 ∕8
20 50 95 56 64 1 ∕2
25 58 110 65 72 3 ∕4
32 68 123 71 79 1
40 84 146 85 94 1 ∕4
1
50 97 157 89 95 1 ∕2
1
63 124 183 101 107 2
75 166 233 136 144 2 ∕2
1
90 200 254 141 151 3
110 238 301 164 174 4
