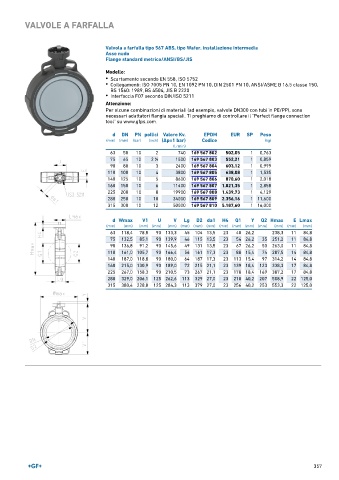

Page 357 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA

Valvola a farfalla tipo 567 ABS, tipo Wafer, installazione intermedia
Asse nudo
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Interfaccia F07 secondo DIN/ISO 5211

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 2 740 169 567 802 502,05 1 0,763
75 65 10 2 ∕2 1500 169 567 803 552,21 1 0,859
1
90 80 10 3 2400 169 567 804 603,12 1 0,999
110 100 10 4 3800 169 567 805 638,08 1 1,535
140 125 10 5 8600 169 567 806 870,60 1 2,018
160 150 10 6 11400 169 567 807 1.021,35 1 2,858
225 200 10 8 19900 169 567 808 1.439,73 1 4,129
280 250 10 10 34000 169 567 809 2.356,16 1 11,600
315 300 10 12 50000 169 567 810 5.187,60 1 16,000

d Wmax V1 U V Lg D2 da1 H4 Q1 Y Q2 Hmax E Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 104 13,5 23 40 26,2 238,3 11 84,8
75 132,5 85,1 90 139,9 46 115 13,5 23 54 26,2 35 251,2 11 84,8
90 136,8 91,2 90 145,6 49 131 13,5 23 67 26,2 50 263,0 11 84,8
110 161,0 105,7 90 166,4 56 161 17,3 23 88 15,4 74 287,5 14 84,8
140 187,0 118,8 90 180,0 64 187 17,3 23 113 15,4 97 314,2 14 84,8
160 215,0 130,9 90 189,0 72 215 21,1 23 139 18,4 123 338,3 17 84,8
225 267,0 158,3 90 210,5 73 267 21,1 23 178 18,4 169 387,2 17 84,8
280 329,0 206,1 125 262,6 113 329 27,0 23 210 40,2 207 508,9 22 125,0
315 380,4 228,8 125 284,3 113 379 27,0 23 256 40,2 253 553,3 22 125,0

357
