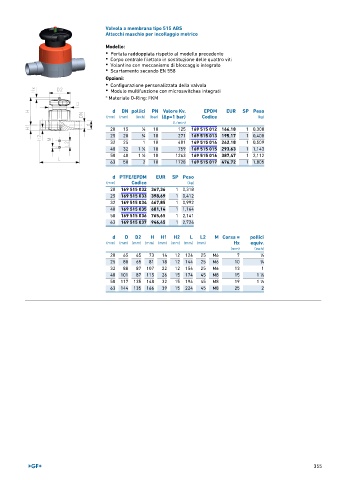

Page 355 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 515 ABS
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 169 515 012 166,18 1 0,308
25 20 3 ∕4 10 271 169 515 013 195,17 1 0,400
32 25 1 10 481 169 515 014 242,18 1 0,509
40 32 1 ∕4 10 759 169 515 015 293,63 1 1,143
1
50 40 1 ∕2 10 1263 169 515 016 387,47 1 2,112
1
63 50 2 10 1728 169 515 017 476,72 1 1,805
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 169 515 032 367,36 1 0,318
25 169 515 033 398,69 1 0,412
32 169 515 034 467,85 1 0,992
40 169 515 035 681,14 1 1,164
50 169 515 036 765,65 1 2,141
63 169 515 037 946,45 1 2,726

d D D2 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 7 1 ∕2
25 80 65 81 18 12 144 25 M6 10 3 ∕4
32 88 87 107 22 12 154 25 M6 13 1
40 101 87 115 26 15 174 45 M8 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 19 1 ∕2
1
63 144 135 166 39 15 224 45 M8 25 2

355
