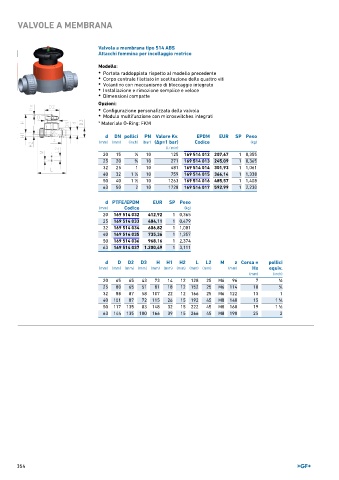

Page 354 - GEORGFISCHER - LISTINO 896

VALVOLE A MEMBRANA

Valvola a membrana tipo 514 ABS
Attacchi femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 169 514 012 207,67 1 0,355
25 20 3 ∕4 10 271 169 514 013 245,09 1 0,365
32 25 1 10 481 169 514 014 301,93 1 1,061
40 32 1 ∕4 10 759 169 514 015 366,14 1 1,338
1
50 40 1 ∕2 10 1263 169 514 016 485,57 1 1,408
1
63 50 2 10 1728 169 514 017 592,99 1 2,230
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 169 514 032 412,92 1 0,365
25 169 514 033 484,11 1 0,479
32 169 514 034 606,82 1 1,081
40 169 514 035 735,36 1 1,357
50 169 514 036 968,16 1 2,374
63 169 514 037 1.200,49 1 3,111

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 51 81 18 12 152 25 M6 114 10 3 ∕4
32 88 87 58 107 22 12 166 25 M6 122 13 1
40 101 87 72 115 26 15 192 45 M8 140 15 1 ∕4
1
50 117 135 83 148 32 15 222 45 M8 160 19 1 ∕2
1
63 144 135 100 166 39 15 266 45 M8 190 25 2
