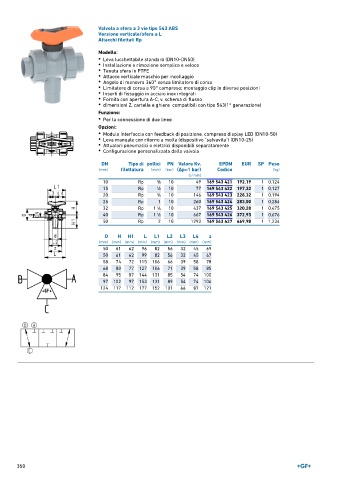

Page 350 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 ABS
Versione verticale/sfera a L
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Attacco verticale maschio per incollaggio
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Funzione:
• Per la connessione di due linee

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

DN Tipo di pollici PN Valore Kv. EPDM EUR SP Peso
(mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
10 Rp 3 ∕8 10 49 169 543 421 192,19 1 0,124
15 Rp 1 ∕2 10 77 169 543 422 197,32 1 0,127
20 Rp 3 ∕4 10 146 169 543 423 228,32 1 0,194
25 Rp 1 10 260 169 543 424 283,00 1 0,284
32 Rp 1 ∕4 10 437 169 543 425 320,28 1 0,475
1
40 Rp 1 ∕2 10 667 169 543 426 372,93 1 0,676
1
50 Rp 2 10 1293 169 543 427 469,98 1 1,234
D H H1 L L1 L2 L3 L4 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 62 96 82 56 32 45 69
50 61 62 99 82 56 32 45 67
58 74 72 115 106 66 39 58 78
68 80 77 127 106 71 39 58 85
84 95 87 144 131 85 54 74 100
97 102 97 153 131 89 54 74 106
124 117 112 177 152 101 66 87 121

350
