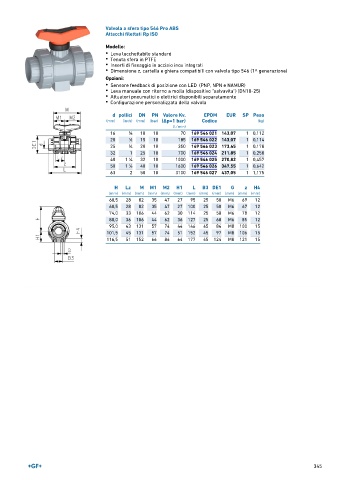

Page 345 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 546 Pro ABS
Attacchi filettati Rp ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 169 546 021 143,07 1 0,112
20 1 ∕2 15 10 185 169 546 022 143,07 1 0,114
25 3 ∕4 20 10 350 169 546 023 173,45 1 0,178
32 1 25 10 700 169 546 024 211,85 1 0,258
40 1 ∕4 32 10 1000 169 546 025 270,82 1 0,457
1
50 1 ∕2 40 10 1600 169 546 026 347,55 1 0,642
1
63 2 50 10 3100 169 546 027 437,05 1 1,175
H Lz M M1 M2 H1 L B3 DE1 G z H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60,5 28 82 35 47 27 95 25 50 M6 69 12
60,5 28 82 35 47 27 100 25 50 M6 67 12
74,0 33 106 44 62 30 114 25 58 M6 78 12
80,0 36 106 44 62 36 127 25 68 M6 85 12
95,0 43 131 57 74 44 146 45 84 M8 100 15
101,5 45 131 57 74 51 152 45 97 M8 106 15
116,5 51 152 66 86 64 177 45 124 M8 121 15

345
