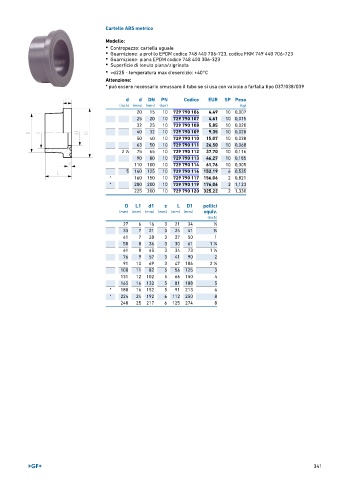

Cartelle ABS metrico
Modello:
• Contropezzo: cartella uguale
• Guarnizione: a profilo EPDM codice 748 440 706-723, codice FKM 749 440 706-723
• Guarnizione: piana EPDM codice 748 400 306-323
• Superficie di tenuta piana/zigrinata

• >d225 - temperatura max d'esercizio: +40°C

Attenzione:
* può essere necessario smussare il tubo se si usa con valvole a farfalla tipo 037/038/039

d d DN PN Codice EUR SP Peso
(inch) (mm) (mm) (bar) (kg)
20 15 10 729 790 106 4,49 10 0,007
25 20 10 729 790 107 4,61 10 0,015
32 25 10 729 790 108 5,85 10 0,020
40 32 10 729 790 109 9,35 10 0,028
50 40 10 729 790 110 15,07 10 0,038
63 50 10 729 790 111 26,50 10 0,068
1
2 ∕2 75 65 10 729 790 112 37,70 10 0,116
90 80 10 729 790 113 46,27 10 0,185
110 100 10 729 790 114 61,76 10 0,305
5 140 125 10 729 790 116 152,19 6 0,535
* 160 150 10 729 790 117 156,06 2 0,821
* 200 200 10 729 790 119 176,06 2 1,123
225 200 10 729 790 120 325,22 2 1,330

D L1 d1 z L D1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
27 6 16 3 21 34 1 ∕2
33 7 21 3 24 41 3 ∕4
41 7 28 3 27 50 1
50 8 36 3 30 61 1 ∕4
1
61 8 45 3 34 73 1 ∕2
1
76 9 57 3 41 90 2
91 10 69 3 47 106 2 ∕2
1
108 11 82 5 56 125 3
131 12 102 5 66 150 4
165 14 132 5 81 188 5
* 188 16 152 5 91 213 6
* 224 24 192 6 112 250 8
248 25 217 6 125 274 8
