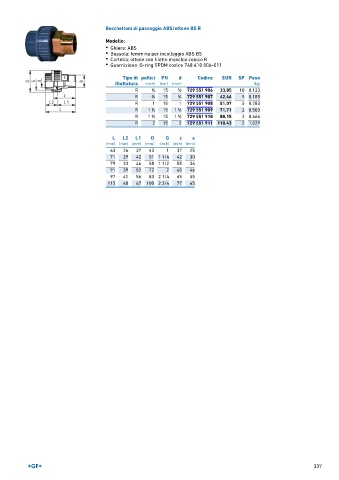

Page 337 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio ABS/ottone BS R
Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS BS
• Cartella: ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-011

Tipo di pollici PN d Codice EUR SP Peso
filettatura (inch) (bar) (inch) (kg)
R 1 ∕2 15 1 ∕2 729 551 906 33,85 10 0,123
R 3 ∕4 15 3 ∕4 729 551 907 42,46 5 0,185
R 1 15 1 729 551 908 51,07 5 0,283
R 1 ∕4 15 1 ∕4 729 551 909 71,71 2 0,503
1
1
R 1 ∕2 15 1 ∕2 729 551 910 88,15 2 0,666
1
1
R 2 15 2 729 551 911 110,43 2 1,029
L L2 L1 D G z s
(mm) (mm) (mm) (mm) (inch) (mm) (mm)
63 26 37 43 1 37 25
71 29 42 51 1 1/4 42 30
79 33 46 58 1 1/2 55 36
91 39 52 72 2 60 46
97 41 56 83 2 1/4 65 55
115 48 67 100 2 3/4 77 65

337
