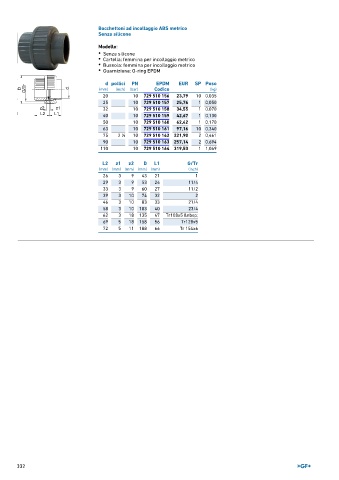

Page 332 - GEORGFISCHER - LISTINO 896

Bocchettoni ad incollaggio ABS metrico
Senza silicone

Modello:
• Senza silicone
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio metrico
• Guarnizione: O-ring EPDM

d pollici PN EPDM EUR SP Peso
(mm) (inch) (bar) Codice (kg)
20 10 729 510 156 23,79 10 0,035
25 10 729 510 157 25,76 1 0,050
32 10 729 510 158 34,55 1 0,070
40 10 729 510 159 42,67 1 0,130
50 10 729 510 160 62,42 1 0,170
63 10 729 510 161 97,16 10 0,340
75 2 ∕2 10 729 510 162 221,90 2 0,461
1
90 10 729 510 163 257,14 2 0,694
110 10 729 510 164 319,53 1 1,069

L2 z1 z2 D L1 G/Tr
(mm) (mm) (mm) (mm) (mm) (inch)
26 3 9 43 21 1
29 3 9 53 24 11/4
33 3 9 60 27 11/2
39 3 10 74 32 2
46 3 10 83 33 21/4
58 3 10 103 40 23/4
62 3 18 135 47 Tr108x5
69 5 18 158 56 Tr128x5
72 5 11 188 66 Tr 154x6

332
