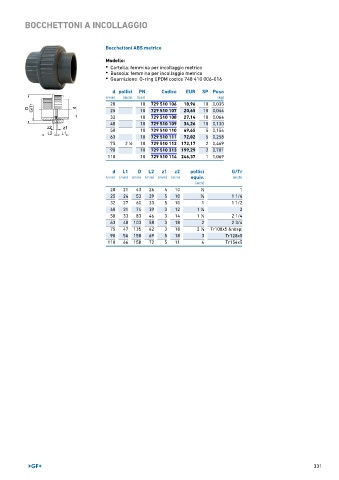

Page 331 - GEORGFISCHER - LISTINO 896

BOCCHETTONI A INCOLLAGGIO

Bocchettoni ABS metrico

Modello:
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio metrico
• Guarnizione: O-ring EPDM codice 748 410 006-016

d pollici PN Codice EUR SP Peso
(mm) (inch) (bar) (kg)
20 10 729 510 106 18,96 10 0,035
25 10 729 510 107 20,65 10 0,044
32 10 729 510 108 27,14 10 0,064
40 10 729 510 109 34,26 10 0,130
50 10 729 510 110 49,65 5 0,154
63 10 729 510 111 72,02 5 0,258
75 2 ∕2 10 729 510 112 172,17 2 0,469
1
90 10 729 510 313 199,29 2 0,701
110 10 729 510 114 246,37 1 1,069

d L1 D L2 z1 z2 pollici G/Tr
(mm) (mm) (mm) (mm) (mm) (mm) equiv. (inch)
(inch)
20 21 43 26 4 10 1 ∕2 1
25 24 53 29 5 10 3 ∕4 1 1/4
32 27 60 33 5 10 1 1 1/2
40 31 74 39 3 12 1 ∕4 2
1
50 33 83 46 3 14 1 ∕2 2 1/4
1
63 40 103 58 3 18 2 2 3/4
75 47 135 62 3 18 2 ∕2 Tr108x5
1
90 56 158 69 5 18 3 Tr128x5
110 66 158 72 5 11 4 Tr154x5

331
