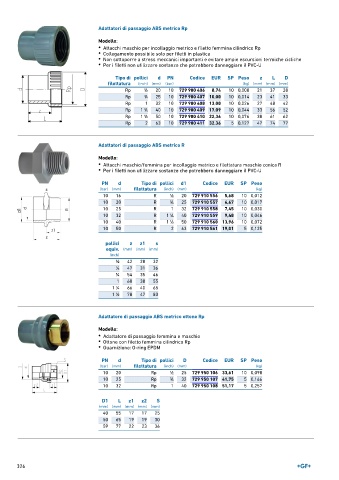

Page 326 - GEORGFISCHER - LISTINO 896

Adattatori di passaggio ABS metrico Rp
Modello:
• Attacchi maschio per incollaggio metrico e filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici d PN Codice EUR SP Peso z L D
filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
Rp 1 ∕2 20 10 729 900 406 8,74 10 0,008 21 37 28
Rp 3 ∕4 25 10 729 900 407 10,00 10 0,014 23 41 33
Rp 1 32 10 729 900 408 13,00 10 0,026 27 48 42
Rp 1 ∕4 40 10 729 900 409 17,09 10 0,044 33 56 52
1
Rp 1 ∕2 50 10 729 900 410 22,36 10 0,076 38 61 62
1
Rp 2 63 10 729 900 411 32,36 5 0,127 47 74 77

Adattatori di passaggio ABS metrico R

Modello:
• Attacchi maschio/femmina per incollaggio metrico e filettatura maschio conica R
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

PN d Tipo di pollici d1 Codice EUR SP Peso
(bar) (mm) filettatura (inch) (mm) (kg)
10 16 R 1 ∕2 20 729 910 556 5,68 10 0,012
10 20 R 3 ∕4 25 729 910 557 6,67 10 0,017
10 25 R 1 32 729 910 558 7,45 10 0,030
10 32 R 1 ∕4 40 729 910 559 9,48 10 0,046
1
10 40 R 1 ∕2 50 729 910 560 13,96 10 0,072
1
10 50 R 2 63 729 910 561 19,01 5 0,125
pollici z z1 s
equiv. (mm) (mm) (mm)
(inch)
3 ∕8 42 28 32
1 47 31 36
∕2
3 ∕4 54 35 46
1 60 38 55
1
1 ∕4 66 40 65
1 78 47 80
1 ∕2

Adattatore di passaggio ABS metrico ottone Rp

Modello:
• Adattatore di passaggio femmina e maschio
• Ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM

PN d Tipo di pollici D Codice EUR SP Peso
(bar) (mm) filettatura (inch) (mm) (kg)
10 20 Rp 1 ∕2 25 729 950 106 33,61 10 0,098
10 25 Rp 3 ∕4 32 729 950 107 41,75 5 0,166
10 32 Rp 1 40 729 950 108 51,17 5 0,257

D1 L z1 z2 S
(mm) (mm) (mm) (mm) (mm)
40 55 17 17 25
50 65 19 19 30
59 77 22 23 36
