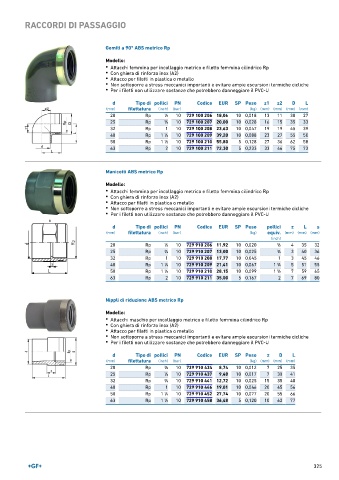

Page 325 - GEORGFISCHER - LISTINO 896
P. 325
RACCORDI DI PASSAGGIO
Gomiti a 90° ABS metrico Rp
Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso z1 z2 D L
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
20 Rp 1 ∕2 10 729 100 206 18,06 10 0,018 13 11 30 27
25 Rp 3 ∕4 10 729 100 207 20,00 10 0,028 16 15 35 33
32 Rp 1 10 729 100 208 23,63 10 0,047 19 19 45 39
40 Rp 1 ∕4 10 729 100 209 39,20 10 0,088 23 27 55 50
1
50 Rp 1 ∕2 10 729 100 210 55,80 5 0,128 27 36 62 58
1
63 Rp 2 10 729 100 211 72,30 5 0,233 33 46 75 73
Manicotti ABS metrico Rp
Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso pollici z L s
(mm) filettatura (inch) (bar) (kg) equiv. (mm) (mm) (mm)
(inch)
20 Rp 1 ∕2 10 729 910 206 11,92 10 0,020 1 ∕2 4 35 32
25 Rp 3 ∕4 10 729 910 207 13,00 10 0,025 3 ∕4 3 40 36
32 Rp 1 10 729 910 208 17,77 10 0,045 1 3 45 46
40 Rp 1 ∕4 10 729 910 209 21,41 10 0,067 1 ∕4 5 51 55
1
1
50 Rp 1 ∕2 10 729 910 210 28,15 10 0,099 1 ∕2 7 59 65
1
1
63 Rp 2 10 729 910 211 35,00 5 0,167 2 7 69 80
Nippli di riduzione ABS metrico Rp
Modello:
• Attacchi maschio per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso z D L
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
20 Rp 3 ∕8 10 729 910 434 8,74 10 0,012 7 25 35
25 Rp 1 ∕2 10 729 910 437 9,48 10 0,017 7 30 41
32 Rp 3 ∕4 10 729 910 441 12,72 10 0,025 15 35 48
40 Rp 1 10 729 910 446 19,01 10 0,046 20 45 56
50 Rp 1 ∕4 10 729 910 452 27,74 10 0,077 20 55 66
1
63 Rp 1 ∕2 10 729 910 458 36,48 5 0,120 10 62 77
1
325
