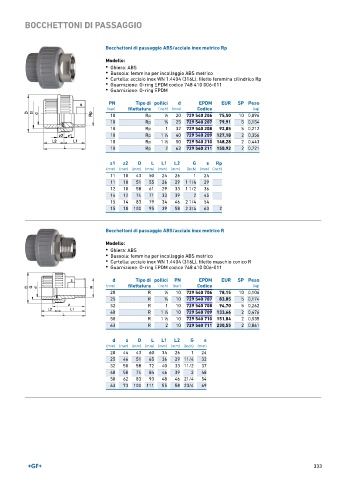

Page 333 - GEORGFISCHER - LISTINO 896

BOCCHETTONI DI PASSAGGIO

Bocchettoni di passaggio ABS/acciaio inox metrico Rp

Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: acciaio inox WN 1.4404 (316L), filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011
• Guarnizione: O-ring EPDM

PN Tipo di pollici d EPDM EUR SP Peso
(bar) filettatura (inch) (mm) Codice (kg)
10 Rp 1 ∕2 20 729 540 206 75,50 10 0,096
10 Rp 3 ∕4 25 729 540 207 79,91 5 0,154
10 Rp 1 32 729 540 208 92,05 5 0,212
10 Rp 1 ∕4 40 729 540 209 127,18 2 0,356
1
10 Rp 1 ∕2 50 729 540 210 148,28 2 0,443
1
10 Rp 2 63 729 540 211 150,92 2 0,721
z1 z2 D L L1 L2 G s Rp
(mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm) (inch)
11 10 43 50 24 26 1 24
11 10 51 55 26 29 1 1/4 29
12 10 58 61 29 33 1 1/2 36
14 12 74 71 33 39 2 45
15 14 83 79 34 46 2 1/4 54
15 18 100 95 39 58 2 3/4 63 2

Bocchettoni di passaggio ABS/acciaio inox metrico R

Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: acciaio inox WN 1.4404 (316L), filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-011

d Tipo di pollici PN EPDM EUR SP Peso
(mm) filettatura (inch) (bar) Codice (kg)
20 R 1 ∕2 10 729 540 706 78,15 10 0,106
25 R 3 ∕4 10 729 540 707 83,05 5 0,174
32 R 1 10 729 540 708 94,70 5 0,262
40 R 1 ∕4 10 729 540 709 133,66 2 0,476
1
50 R 1 ∕2 10 729 540 710 151,04 2 0,535
1
63 R 2 10 729 540 711 230,55 2 0,861
d z D L L1 L2 G s
(mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
20 44 43 60 34 26 1 24
25 46 51 65 36 29 11/4 32
32 50 58 72 40 33 11/2 37
40 58 74 84 46 39 2 48
50 62 83 93 48 46 21/4 54
63 73 100 111 55 58 23/4 69
